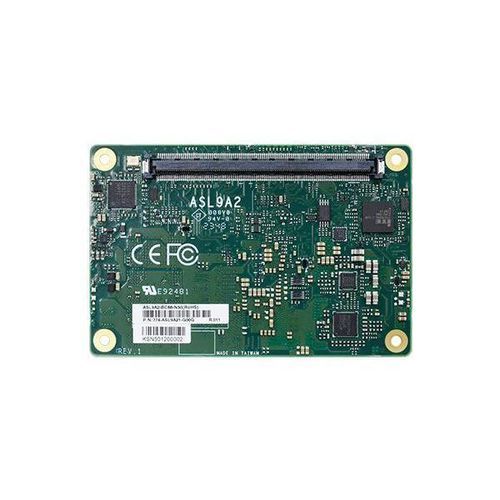

System-on-module PICMG ADN9A2

COM Express MiniIntel® Core™ i3-N305Intel Atom® x7425E

Présentation

Le ADN9A2 est un module système COM Express® Mini (Type 10) de DFI, basé sur les processeurs Intel® Atom® / Core / Pentium / Celeron (famille Alder Lake‑N). Conçu pour des applications embarquées sans ventilateur, il prend en charge la mémoire LPDDR5 et offre des E/S haut débit, des possibilités d'extension et un support double affichage pour les environnements industriels.

Points clés

• Conception sans ventilateur pour refroidissement passif
• Prise en charge LPDDR5 double canal jusqu'à 16 Go
• 4 x PCIe x1 (Gen3) pour extension
• Double affichage : DDI + LVDS/eDP ; prise en charge jusqu'à 4K
• E/S riches : USB 3.2, USB 2.0, SATA, options eMMC
• Ethernet 2,5G (famille Intel® I226)

Spécifications techniques

• Processeur : Intel® Atom x7000E / Core‑i / Pentium / Celeron (Alder Lake‑N). Exemples : Intel® Atom x7425E (4 cœurs, 1,5–3,4 GHz, 12 W) ; Intel® Core i3‑N305 (8 cœurs, 1,0/1,8–3,8 GHz, 9/15 W) ; Intel® N97 (4 cœurs, 2,0–3,6 GHz, 12 W) ; Intel® N50 (2 cœurs, 1,0–3,4 GHz, 6 W).
• Mémoire : LPDDR5 double canal jusqu'à 16 Go (LPDDR5 4800 MHz). Options 8 Go / 16 Go selon projet. Support IBECC.
• BIOS : AMI SPI 256 Mbit (UEFI uniquement).
• Contrôleur graphique : Intel® UHD. Fonctions graphiques : OpenGL 4.6, DirectX 12.1, Vulkan 1.2 (Windows) ; stack Mesa/OpenGL/Vulkan sous Linux. Décode HW : 4K60 10b HEVC/VP9/AV1 ; Encode HW : 4K60 HEVC/VP9.
• Affichage : 1 x DDI ; 1 x LVDS/eDP. LVDS : canal unique 24 bits jusqu'à 1920×1200@60Hz. eDP : jusqu'à 4096×2160@60Hz. HDMI : jusqu'à 4096×2160@30Hz. DP++ : jusqu'à 4096×2160@60Hz (3840×2160@60Hz).
• Double affichage : DDI + LVDS/eDP.
• Extension / Interfaces : 4 x PCIe x1 (Gen3) ; 1 x I2C ; 1 x SMBus ; 1 x LPC ; 1 x SNDW (sur demande) ; 1 x GSPI ; 2 x UART (TX/RX).
• Audio : HD Audio.
• Ethernet : 1 x Intel® I226‑IT / I226‑LM supportant 10/100/1000 Mbps et 2,5 Gbps.
• E/S : 2 x USB 3.2 Gen2 ; 8 x USB 2.0 ; 2 x SATA 3.0 (6 Gb/s) ; 1 x eMMC 5.1 (8/16/32/64/128 Go sur demande) ; 1 x DIO 8 bits.
• Watchdog : Reset système programmable 1–255 s.
• Sécurité : dTPM ou fTPM en option.
• Alimentation : Entrée : mode ATX 4,75–20 V, 5VSB, VCC_RTC ; mode AT 4,75–20 V, VCC_RTC. Consommation : TBD.
• Systèmes d'exploitation (UEFI uniquement) : Windows 11/10 IoT Enterprise 64‑bit ; Linux.
• Environnement : Fonctionnement : -5 à 65 °C ; Stockage : -40 à 85 °C. Humidité : 5–90% HR. MTBF : 1 394 204 h @25 °C ; 927 579 h @45 °C ; 637 575 h @60 °C (hors accessoires).
• Mécanique / Dimensions : COM Express® Mini 84 mm × 55 mm (3,3" × 2,16").
• Conformité : PICMG COM Express® R3.1 Type 10.
• Normes & certifications : CE, FCC.
• Contenu du colis : Dissipateur A71-008356-000G (inclus).
• Pays d'origine : Taïwan.

Commande & support

Options projet (mémoire, eMMC, SNDW, TPM) et personnalisations disponibles sur demande. Contactez DFI pour qualification, options thermiques et accords d'approvisionnement long terme.
