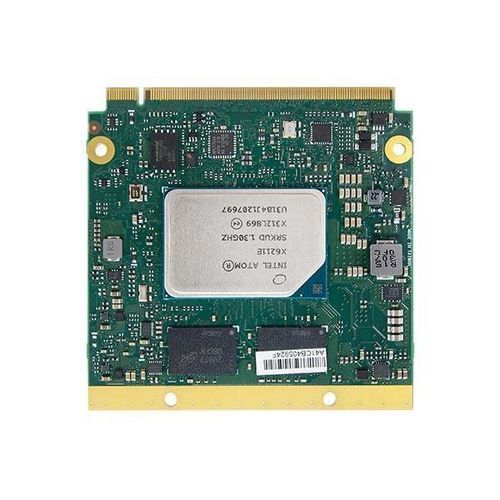

System-on-module Qseven® EHL701

Intel® Celeron®Intel® PentiumIntel® Atom

Le EHL701 est un module Qseven (System-on-Module) de DFI destiné aux applications embarquées et industrielles, compatible avec les processeurs Intel® Atom® x6000 et les séries Intel® N/J dans un format Qseven compact 70 × 70 mm.

Caractéristiques principales

• Format : Qseven — 70 mm × 70 mm.
• Processeurs pris en charge : Intel® Atom® x6000 ; Intel® Pentium® N / J ; Intel® Celeron® N / J.
• Mémoire : 4 / 8 / 16 GB LPDDR4 soudée, double canal LPDDR4 3200 MHz.
• BIOS : AMI SPI 256 Mbit (démarrage UEFI pris en charge).
• Options de température de fonctionnement : variantes commerciale et plage de température étendue (ex. 0–60 °C ; -40–85 °C ; -5–65 °C).

Affichage et graphismes

• Graphiques : Intel® HD Graphics Gen9LP (OpenGL 5.0, DirectX 12, OpenCL 2.1).
• Codec matériel : décodage/encodage HW pour AVC/H.264, HEVC/H.265, VP8/VP9, MPEG2, JPEG/MJPEG, VC1/WMV9, MVC.
• Sorties : 1 × DDI (HDMI / DVI / DP++), 1 × eDP / LVDS. HDMI jusqu'à 3840×2160@30Hz ; DP++ jusqu'à 4096×2160@60Hz ; eDP jusqu'à 3840×2160@60Hz.
• Double affichage : eDP/LVDS + DDI.

Extensions et E/S

• PCIe / extensions : 4 × PCIe x1 (Gen2) ; SDIO ; LPC ; I2C ; SMBus ; SPI ; UART (TX/RX).
• USB / stockage : configuration USB — 1 × USB 3.1 + 8 × USB 2.0 ou 2 × USB 3.1 + 6 × USB 2.0. SATA : 2 × SATA 3.0 (6 Gb/s). eMMC : jusqu'à 128 GB (eMMC 5.1, BGA-153, 8–128G).
• Ethernet / IO : 1 × Intel I211 Gigabit Ethernet ; 1 × GPIO 4 bits ; interface audio HD ; watchdog programmable (1–255 s).

Sécurité, alimentation et OS pris en charge

• Sécurité : dTPM ou fTPM en option.
• Alimentation : entrées 5V, 5VSB, VCC_RTC. Exemple de consommation : Typ. (x6212RE) 12V @ 0,98A (11,76 W) ; Max 12V @ 1,45A (17,4 W).
• Systèmes d'exploitation : Windows 10 IoT Enterprise 64-bit ; Linux (pilote graphique Intel disponible).

Normes, commandes et origine

• Certifications : CE, FCC Class B, RoHS, UKCA.
• Exemples de commandes : EHL701-TC83-6211E (Ref. 770-EHL7011-000G) — Intel Atom® x6211E, 8GB LPDDR4, LVDS, 1×USB 3.1, 8×USB 2.0, 32GB eMMC, -40–85 °C. EHL701-TC80-6211E (Ref. 770-EHL7011-100G) — Intel Atom® x6211E, 8GB LPDDR4, LVDS, 1×USB 3.1, 8×USB 2.0, -40–85 °C.
• Emballage : numéros de carte 770-EHL7011-000G / 770-EHL7011-100G ; ventilateur A71-112000-030G.
• Pays d'origine : Taïwan. MTBF et données d'humidité disponibles en documentation technique.
