System-on-module COM Express Mini BT9A3
PICMGx86Intel® Celeron J1900

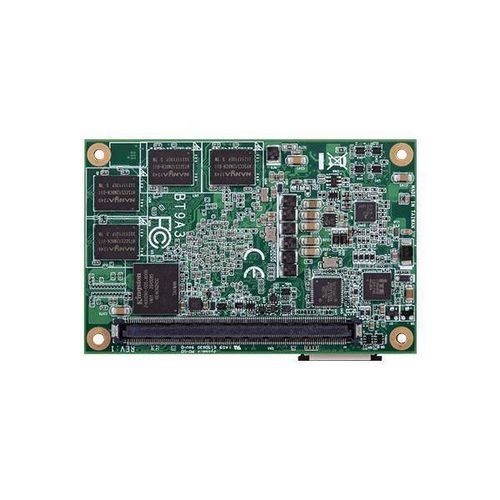

System-on-module COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900
System-on-module COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900
System-on-module COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900 - image - 2
System-on-module COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900 - image - 3
System-on-module COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900 - image - 4
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de DFI

Caractéristiques

Facteur d'encombrement
PICMG, COM Express Mini
Processeur
Intel® Celeron J1900, x86
Ports
HDMI, LVDS, DisplayPort, DVI, USB 2.0, USB 3.0, I2C, SATA, SPI, DDR3L SDRAM
Système d'exploitation
Windows 10, Windows 7, Windows 8.1
Autres caractéristiques
sans ventilateur
Applications
industriel
Taille de la mémoire

4 GB

Description

Aperçu du produit
  • Intel Atom® E3800 Processor Series
  • Richesse des E/S : 1 Intel GbE, 1 USB 3.0, 8 USB 2.0
  • Expansions multiples : 3 PCIe x1, 2 SATA 2.0
  • 1 LVDS, 1 DDI (HDMI/DVI/DP)
  • Mémoire ECC monocanal DDR3L 1333MHz jusqu'à 4GB
  • 15 ans de support du cycle de vie du CPU jusqu'à Q4' 28 (basé sur la feuille de route Intel IOTG)
Caractéristiques
  • Basse consommation d'énergie
  • Température ambiante : -40~85°C
  • Conception sans ventilateur
  • Taille compacte
  • Expansion multiple
Certifications
  • Certification RoHS
  • CE
  • FCC
Spécifications du système
  • Processeur: Intel Atom® Processor E3800 Series, BGA 1170 ; Intel Atom® E3845 (Quad Core, 2M Cache, 1.91GHz, 10W) ; Intel Atom® E3827 (Dual Core, 1M Cache, 1.75GHz, 8W) ; Intel Atom® E3815 (Single Core, 0.5M Cache, 1.46GHz, 5W) ; Intel® Celeron® J1900 (Quad Core, 2M Cache, 2GHz (2.41GHz), 10W) ; Intel® Celeron® N2930 (Quad Core, 2M Cache, 1.83GHz (2.16GHz), 7.5W)
  • Mémoire: 2GB/4GB DDR3L 1333MHz ECC Down Single Channel
  • BIOS: AMI SPI 64Mbit
Graphique
  • Contrôleur: OpenGL 4.0, DirectX 11, OpenCL 1.2 ; HW Decode : AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.264, VP8, VP9, MVC ; HW Encode : AVC/H.264, JPEG/MJPEG, HEVC/H.264, VP8, VP9, MVC
  • Affichage: 1 x DDI (HDMI/DVI/DP) ; 1 x LVDS ; LVDS : canal unique 24-bit, résolution jusqu'à 1366x768 @ 60Hz ; HDMI/DVI : résolution jusqu'à 1920x1080 @ 60Hz ; DP : résolution jusqu'à 2560x1600 @ 60Hz
Expansion
  • 3 x PCIe x1 (Gen 3)
  • 1 x LPC
  • 1 x I2C
  • 1 x SMBus
  • 2 x Série (TX/RX)
Audio
  • HD Audio
Ethernet
  • 1 x Intel® I210 (10/100/1000Mbps)
Entrées/sorties
  • 1 x USB 3.0
  • 8 x USB 2.0
  • 2 x SATA 2.0
  • 1 x 4GB/8GB/16GB/32GB eMMC (disponible sur demande)
  • 1 x DIO 8-bit
Temporisateur de chien de garde
  • Réinitialisation du système, programmable par logiciel de 1 à 255 secondes
Alimentation
  • Type : 4.75V~20V, 5VSB, VCC_RTC (mode ATX) ; 4,75V~20V, VCC_RTC (mode AT)
  • Consommation : Typique : E3845 : 12V @ 0.568A (10.79W) ; Max. : E3845:12V @ 0.720A (13.68W)
SupportOS
  • Windows 7 Ultimate x86 & SP1 (32-bit)
  • Windows 7 Ultimate x64 & SP1 (64-bit)
  • Windows 8.1 Enterprise x86 (32-bit)
  • Windows 8.1 Enterprise x64 (64-bit)
  • Windows 10 sera disponible sur demande
Environnement
  • Température de fonctionnement : 0 à 60°C, -40 à 85°C
  • Température de stockage : -40 à 85°C
  • Humidité de fonctionnement : 5 à 90% HR
  • Humidité de stockage : 5 à 90% HR
  • MTBF : 800,542 hrs @ 25°C ; 406,343 hrs @ 45°C (Telcordia Issue 2, Method I Case 3 ; Environment : GB, GC - Ground Benign, Controlled)
Mécanisme
  • Dimensions : COM Express® Mini, 84mm (3.30") x 55mm (2.16")
  • Conformité : PICMG COM Express® R2.1, Type 10
Normes et certifications
  • CE, FCC Class B, RoHS
Liste d'emballage
  • 1 Carte BT9A3
  • 1 Dissipateur thermique : A71-011055-000G
Pays d'origine
  • Taïwan
Informations sur les commandes
  • BT9A3-T24-E15 : Fanless, Intel Atom E3815, 2GB DDR3L ECC Memory Down, 4GB eMMC, -40 to 85°C
  • BT9A3-T40-E45 : Fanless, Intel Atom E3845, 4GB DDR3L ECC Memory Down, -40 to 85°C
  • BT9A3-B40-E45 : Sans ventilateur, Intel Atom E3845, 4GB DDR3L ECC Memory Down, 0 à 60°C
  • BT9A3-B40-J00 : Sans ventilateur, Intel Celeron J1900, 4GB DDR3L Memory Down, 0 à 60°C
  • BT9A3-B48-E45 : Sans ventilateur, Intel Atom E3845, 4GB DDR3L ECC Memory Down, 8GB eMMC, 0 à 60°C
Articles en option
  • Distributeur de chaleur (A71-011052-000G)
  • Kit de carte porteuse COM100-B (770-COM104-000G)
  • Dissipateur de chaleur avec ventilateur (A71-111020-000G)
Caractéristiques techniques (résumé)
  • Processeur : Intel Atom® E3800 Series, Celeron® J1900/N2930
  • Mémoire : 2GB/4GB DDR3L 1333MHz ECC
  • Graphique : OpenGL 4.0, DirectX 11, OpenCL 1.2, HDMI/DVI/DP/LVDS
  • Expansion : 3 x PCIe x1, 2 x Serial, 1 x LPC, 1 x I2C, 1 x SMBus
  • Ethernet : 1 x Intel® I210
  • Entrée/sortie : 1 x USB 3.0, 8 x USB 2.0, 2 x SATA 2.0, 1 x eMMC, 1 x DIO 8-bit
  • Alimentation : 4.75V~20V, Typique 10.79W, Max 13.68W
  • Température de fonctionnement : 0~60°C, -40~85°C
  • Certifications : CE, FCC Classe B, RoHS

---
