System-on-module Qseven® RK701

Rockchip RK3568ARM® Cortex®-A55 Quad-coreHDMI

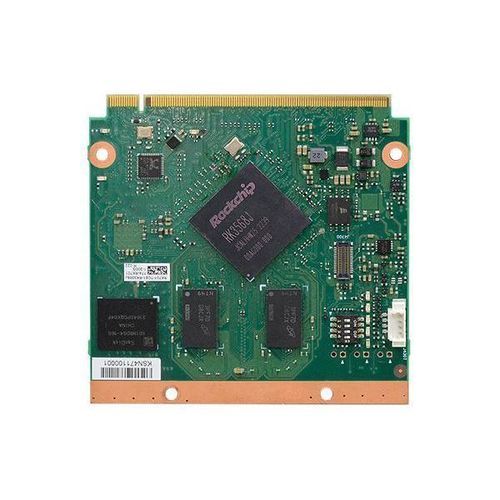

Le RK701 est un System-on-Module au format Qseven développé par DFI, équipé des processeurs Rockchip RK3568 / RK3568J quad‑core Cortex‑A55. Il est conçu pour des applications embarquées et edge nécessitant le support multi‑affichage, de multiples interfaces d'extension et des options mémoire DDR4 configurables.

Points clés

• Options mémoire : 2 Go / 4 Go / 8 Go DDR4 (memory down)
• Prise en charge des résolutions 4K / 2K et configurations double‑écran (eDP/LVDS + DP/TMDS)
• Extensions : 2 x PCIe 3.0, 1 x PCIe 2.0
• Interfaces : 1 x Realtek GbE, 1 x USB 3.2, 4 x USB 2.0

Documentation & téléchargements

• Fiche technique, guide rapide et manuel disponibles en PDF (voir documents produit)

Caractéristiques techniques

• Processeur : Rockchip RK3568 quad‑core Cortex‑A55 @ 2,0 GHz ; Rockchip RK3568J quad‑core Cortex‑A55 @ 1,8 GHz
• Mémoire : 2 Go / 4 Go / 8 Go DDR4 Memory Down, 3200 MHz
• Graphismes : GPU G52 2EE ; compatible OpenGL ES 1.1/2.0/3.0/3.1/3.2, Vulkan 1.1, OpenCL 2.0
• Affichage : 1 x eDP/LVDS et 1 x DP/TMDS ; HDMI jusqu'à 4096 x 2160 @ 30Hz ; LVDS jusqu'à 1024 x 600 @ 60Hz ; eDP jusqu'à 3840 x 2160 @ 60Hz
• Double affichage : eDP/LVDS + DP/TMDS
• Extensions / Interfaces : 2 x PCIe x1 (Gen3), 1 x PCIe x1 (Gen2), 1 x uSD (sur demande), 1 x I2C, 2 x SPI (SPI0 configuré en TPM 2.0), 1 x CAN bus, 2 x UART, 1 x MIPI‑CSI (sur demande)
• Audio : interface HD Audio
• Ethernet : 1 x RTL8211F‑CG (Realtek Gigabit Ethernet)
• USB : 1 x USB 3.2, 4 x USB 2.0
• SATA : 2 x SATA 3.0 (jusqu'à 6 Gb/s ; SATA 1 en co‑implantation PCIe Gen2)
• eMMC : Prise en charge jusqu'à 128 Go eMMC ; eMMC 5.1, BGA‑153 Ball 8~128G (mode MLC) ; défaut NC
• GPIO : 1 x GPIO 4 bits
• Sécurité : TPM 2.0
• Alimentation : Type : 5V, 5VSB, VCC_RTC ; Consommation : TBD
• Système d'exploitation : Linux
• Environnement : Températures de fonctionnement : 0 à 60°C (standard), -40 à 85°C (SKUs sélectionnés) ; Humidité en fonctionnement : 5 à 90 % HR ; Stockage : 5 à 90 % HR
• Mécanique : Format Qseven, dimensions 70 mm x 70 mm ; Conformité : Qseven specification revision 2.1
• Normes & certifications : CE, FCC Class B, RoHS
• Contenu du colis : 1 x carte RK701 ; 1 x dissipateur
• Pays d'origine : Taiwan
