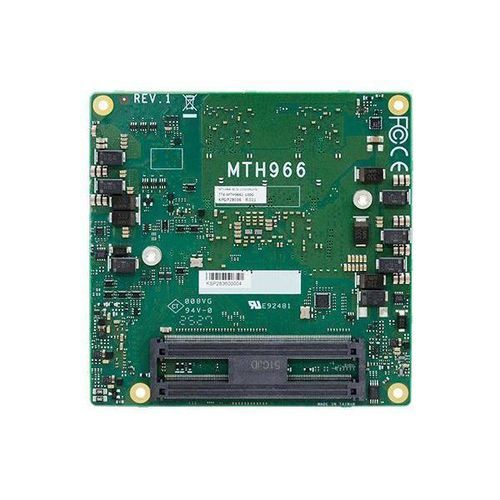

System-on-module PICMG MTH966

COM Express CompactIntel® Core™ Ultra 7 155HIntel® Core™ Ultra 5 125H

Présentation

Le MTH966 est un module COM Express® Compact Type 6 de DFI, conçu pour des applications industrielles et embarquées nécessitant une forte densité de calcul, plusieurs sorties vidéo et de larges possibilités d'extension I/O. Il embarque des processeurs Intel® Core™ Ultra (Meteor Lake) U/H-series et existe en versions plages de température étendues pour environnements sévères.

Points clés

• Processeur : Intel® Core™ Ultra (Meteor Lake) U/H-series (SKUs disponibles : Ultra 7 155H/165H, Ultra 5 125H, Ultra 7 155U, Ultra 5 125U).
• Mémoire : LPDDR5 double canal jusqu'à 32 Go (jusqu'à 7467 MHz).
• Affichage : 1 x LVDS/eDP (eDP sur demande) + jusqu'à 3 x DDI, prise en charge jusqu'en 4K/2K.
• Extension : PCIe multi‑lignes (8 x PCIe x1, 2 x PCIe x4, 1 x PCIe x8), I2C, SMBus, LPC/eSPI, UART.
• Connectivité I/O : 1 x Intel® 2.5GbE, 2 x USB4 (option), 4 x USB 3.2 Gen2, 8 x USB 2.0, 2 x SATA 3.0.
• Stockage & sécurité : SSD NVMe embarqués en option et TPM disponibles sur demande.

Résumé commandes / variantes

• Les SKUs disponibles couvrent différents profils thermiques et de consommation (H-series pour TDP plus élevé, U-series pour faible consommation / large plage de température).
• Exemples : MTH966-BC30-155H (Core Ultra 7 165H, 32 Go LPDDR5, 0–60°C), MTH966-TC10-155U (Core Ultra 7 155U, 16 Go LPDDR5, -40–85°C).

Certifications & conformité

• Conforme CE, FCC, RoHS.

Caractéristiques techniques

• Détails processeur : SKUs supportés incluent Core Ultra 7 155H (6 P‑Cores @1.4 GHz + 8 E‑Cores @0.9 GHz), Core Ultra 5 125H, Core Ultra 7 155U, Core Ultra 5 125U.
• Mémoire : LPDDR5 double canal jusqu'à 32 Go (jusqu'à 7467 MHz).
• BIOS : AMI BIOS.
• Graphismes : Intel® Arc™ pour les SKU H ; Intel® Graphics pour les SKU U. Support DirectX12, OpenGL 4.6, Vulkan 1.2 ; décodage/encodage matériel (4K60).
• Interfaces d'affichage : LVDS jusqu'à 1920x1200@60Hz (double canal), eDP jusqu'à 4096x2304@60Hz, HDMI jusqu'à 4096x2160@30Hz, DP++ jusqu'à 4096x2304@60Hz.
• PCIe & extension : 8 x PCIe x1 (Gen4), 2 x PCIe x4 (Gen4, option), 1 x PCIe x8 (Gen5, uniquement ligne H).
• Audio : interface HD Audio.
• Ethernet : Intel® I226 series (support 1 x 2.5GbE et 1Gb).
• USB & stockage : 2 x USB4 (option BOM), 4 x USB 3.2 Gen2, 8 x USB 2.0, 2 x SATA 3.0, SSD NVMe embarqués en option (128/256/512/1024 GB).
• DIO & watchdog : 1 x DIO 8 bits, watchdog programmable (1–255 s).
• Sécurité : TPM disponible sur demande.
• Alimentation : Entrée 8,5–20 V (modes ATX/AT avec 5VSB et VCC_RTC selon mode).
• OS supportés : Windows 10 IoT Enterprise 64-bit, Windows 11, Linux.
• Environnement : Température de fonctionnement 0–60°C (H-series) ou -40–85°C (U-series) ; stockage -40–85°C ; humidité 10–90% RH.
• Mécanique : Format COM Express® Compact, 95 mm x 95 mm.
• Conformité : PICMG COM Express® R3.1, Type 6.

Emballage & origine

• Liste de colisage : Ventirad A71-108310-A00G inclus (vérifier emballage selon SKU).
• Pays d'origine : Taïwan.
