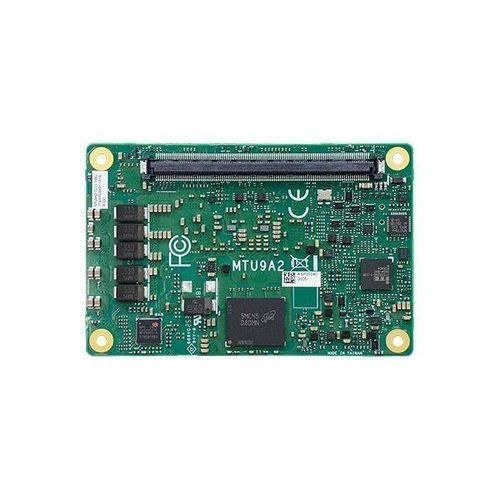

System-on-module PICMG MTU9A2

COM Express MiniIntel® Core™ Ultra 7 165UIntel® Core™ Ultra 7 155U

Présentation
Le MTU9A2 est un module COM Express Mini (Type 10) de DFI destiné aux applications embarquées et industrielles. Il intègre des processeurs Intel® Core™ Ultra (série Meteor Lake U), prend en charge la mémoire LPDDR5 jusqu'à 32 Go, offre une sortie vidéo double et un large panel d'E/S et d'interfaces d'extension pour les environnements exigeants.

Points clés

• Format COM Express® Mini (84 x 55 mm) conforme à PICMG COM Express® R3.1, Type 10.
• Options de processeurs Intel Core Ultra U (Meteor Lake) jusqu'au Intel Core Ultra 7 165U (10 cœurs, 15W).
• Mémoire LPDDR5 jusqu'à 32 Go ; options Single/Dual channel ; IBECC (In-band ECC) pris en charge sous Ubuntu.
• Plage de température étendue : -40 à 85°C ; certifications industrielles : CE, FCC.

Spécifications techniques

• Processeur : Intel Core Ultra U-series (Meteor Lake U). Références disponibles : Core Ultra 7 165U, Core Ultra 7 155U, Core Ultra 5 125U (caractéristiques par SKU : P-cores, E-cores, fréquences, cache, 15W TDP).
• Mémoire : LPDDR5 jusqu'à 32 Go ; Dual channel LPDDR5 7467 MHz ; option 8 Go sur demande ; IBECC pris en charge sous Ubuntu.
• BIOS : AMI SPI 256 Mbit.
• Graphismes : Intel UHD avec DirectX 12, OpenGL 4.6, Vulkan 1.2 (Windows) ; support Mesa/OpenGL/Vulkan (Linux). Décodage/encodage matériel jusqu'à 4K60 (voir fiche produit pour détails).
• Affichage : 1 x DDI et 1 x eDP. eDP jusqu'à 4096 x 2160 @ 60Hz ; HDMI jusqu'à 4096 x 2160 @ 30Hz ; DP++ jusqu'à 4096 x 2160 @ 60Hz.
• Double affichage : DDI + eDP pris en charge.
• Extension : 4 x PCIe x1 (Gen3). SSD NVMe optionnels intégrés (128/256/512/1024 GB sur demande).
• E/S : 1 x I2C, 1 x SMBus, 1 x eSPI, 1 x GSPI, 2 x UART (TX/RX), 2 x USB 3.2 Gen2, 8 x USB 2.0, 2 x SATA 3.0.
• Ethernet : 1 x Intel I226-IT (prise en charge 1GbE et 2.5GbE).
• DIO : 1 x DIO 8 bits ; Audio : HD Audio.
• Sécurité & gestion : TPM 2.0 ; Watchdog programmable 1–255 s ; UEFI uniquement.
• Alimentation : modes ATX/AT, entrée 8.5–20 V ; 5VSB et VCC_RTC présents.
• OS supportés : Windows 10 IoT Enterprise 64-bit, Windows 11, Linux (UEFI).
• Mécanique : COM Express® Mini 84 x 55 mm.
• Conformité & certifications : PICMG COM Express® R3.1 Type 10 ; CE, FCC.
• Environnement : Températures fonctionnement/stockage -40 à 85°C ; humidité 5–90% HR. MTBF et consommation : TBD.
• Contenu du colis : Ventirad Cooler A71-108310-A00G inclus. Pays d'origine : Taiwan.

Extension et E/S

• Lignes PCIe et connecteurs pour extensions périphériques (4 x PCIe x1 Gen3).
• Bus série et management : I2C, SMBus, eSPI, GSPI et 2 ports UART.
• Stockage & USB : 2 x SATA 3.0, options NVMe embarquées, 2 x USB 3.2 Gen2 et ports USB 2.0 multiples.

Commande et support

• Plusieurs SKU et options NVMe disponibles sur demande ; contactez le service commercial pour les configurations spécifiques au projet.
• Image AMI BIOS (256 Mbit) et paquets OS disponibles ; support technique pour déploiements industriels et solutions thermiques.
