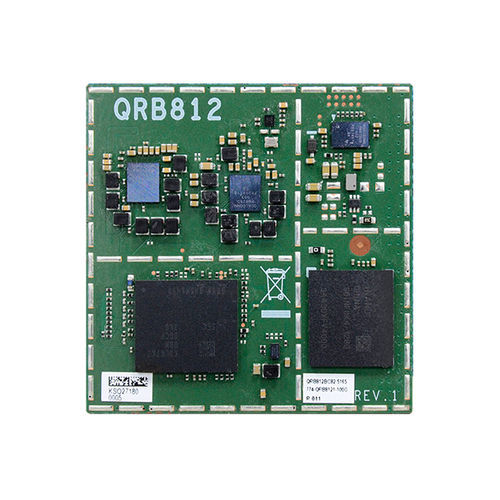

System-on-module Qualcomm® QRB5165 QRB812

HDMIDisplayPortMini PCIe

Présentation
Le QRB812 est un Module système Open Standard (OSM 1.1) développé par DFI, basé sur le SoC Qualcomm QRB5165. Il est conçu pour des applications industrielles et embarquées compactes telles que AMR, robotique et drones, nécessitant la prise en charge multi-caméras, l'affichage double et plusieurs interfaces d'extension haut débit.

Caractéristiques techniques

• Processeur : Qualcomm QRB5165 — architecture Kryo : quatre cœurs haute performance Kryo Gold et quatre cœurs basse consommation Kryo Silver. Trois cœurs Kryo Gold avec 256 KB L2 par cœur (Fmax 2,419 GHz) ; un cœur Kryo Gold prime avec 512 KB L2 (Fmax 2,842 GHz) ; quatre cœurs Kryo Silver avec 128 KB L2 par cœur (Fmax 1,805 GHz).
• Mémoire : PoP LPDDR5, 8 Go soudés.
• Graphismes : GPU Adreno 650 ; support OpenGL ES 3.2, Vulkan 1.1, DirectX12 FL 12_1, OpenCL 2.0.
• Affichage : 1 × MIPI-DSI 4-lanes (vers HDMI sur carte porteuse) ; 1 × DP 1.4 via USB Type-C sur carte porteuse.
• Stockage : 128 Go UFS 3.1.
• E/S & interfaces : 2 × PCIe x2 (Gen3) ; 1 × PCIe x1 (Gen3) ; 2 × I2C ; 2 × SPI ; 4 × PWM ; 2 × UART (TX/RX/RTS/CTS) ; 2 × UART (TX/RX) ; 1 × UART (console) ; 1 × SDIO 4-bit ; 6 × MIPI-CSI 4-lanes ; 2 × USB 3.1 Gen2 (USB0 pour téléchargement ou USB Type-C) ; 16 × GPIO.
• Sécurité : Qualcomm® Trusted Execution Environment (TEE) v5.
• Alimentation : Entrée : 5 V DC ; Consommation : TBD.
• Systèmes d'exploitation : Linux — Ubuntu.

Mécanique & Environnement

• Dimensions : 45 mm × 45 mm (1,77" × 1,77") ; conforme OSM 1.1 (certaines broches peuvent différer — se référer au manuel).
• Température de fonctionnement : -5°C ~ 65°C.
• Température de stockage : -40°C ~ 85°C.
• Humidité : fonctionnement/stockage : 10% ~ 90% HR.
• MTBF : TBD.

Certifications & Emballage

• Normes : CE, FCC, RoHS.
• Contenu du colis : 1 × module QRB812.
• Pays d'origine : Taïwan.

Applications & Commande

• Applications visées : automatisation, AMR, robotique, drones et autres systèmes embarqués compacts.
• Exemple de commande : Modèle : QRB812BC82-5165 — Qualcomm QRB5165, 8 Go, 128 Go UFS 3.1, MIPI-DSI + USB-C DP, 5VDC, -5°C~65°C. Pour références et options, contacter DFI.
