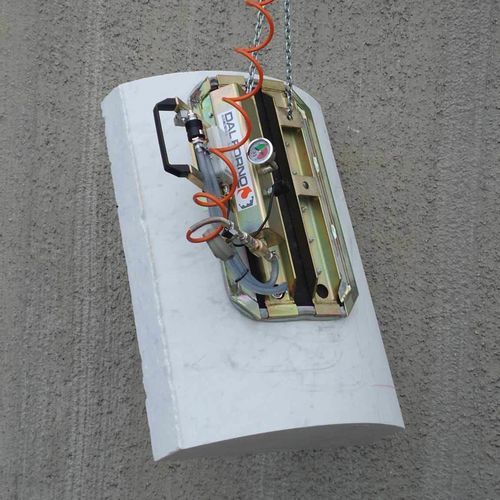

Palonnier à ventouse pour charges cylindriques OMNIA series

verticalhorizontalréglable

Présentation
Palonnier à ventouse flexible pour manutention par vide. Capacité : 100 à 800 kg. Convient pour le levage de secteurs de colonnes, coques cylindriques, formes concaves ou convexes, surfaces polies ou brutes.

Résumé produit
OMNIA est une ventouse flexible brevetée à déformation variable, conçue pour la manutention de pièces courbes. Fabriquée avec des matériaux composites et des alliages légers pour flexibilité, sécurité et longévité. La jonction d'étanchéité est une bague en caoutchouc flexible, résistante, permettant la préhension de multiples finitions de surface (brute, polie, rectifiée, flammée, bocciardée, sablée, etc.).

Caractéristiques

• Construction : composants en alliage léger, acier galvanisé et fondello en aluminium coulé — durabilité et résistance à la corrosion.
• Remplacement rapide et simple de l’anneau d’étanchéité en caoutchouc.
• Inclinable de 0° à 90° pour la manutention horizontale et verticale.
• Axe de pivot situé à proximité de la ventouse pour faciliter le positionnement vertical.
• Inclinaison réglable de la poignée de manœuvre.
• Alarme de perte de vide amovible et rechargeable, avec buzzer et voyants commandés par vacuostat ; chargeur de batterie séparé.
• Clapets unidirectionnels pour maintien du vide en cas de coupure des tuyaux ou perte de vide.
• Vanne coulissante ON/OFF avec dispositif de verrouillage pour éviter tout déclenchement accidentel.
• Conforme à la Directive Machines de l’UE pour la marquage CE.

Alimentation et génération du vide
Le vide peut être généré par une pompe à vide électrique ou par un générateur Venturi à air comprimé. La fourniture type comprend pompe à vide électrique, tuyau de raccordement et ventouse. Options : pompes monophasées ou à moteur continu (pour installation sur chariots élévateurs ou grues hydrauliques) et moteurs à combustion pour applications spécifiques.

Configurations et modèles
Variantes disponibles : OMNIA 300, OMNIA 300/AC, OMNIA 400, OMNIA 800. Des configurations spéciales peuvent être conçues pour des besoins particuliers.

Téléchargements
Fiches techniques, configurations de modèles et instructions d’installation disponibles au téléchargement.

Caractéristiques techniques

• Dénomination : OMNIA (palonnier/ventouse flexible pour vide).
• Plage de capacité : 100–800 kg (selon modèle).
• Adapté à : secteurs de colonnes, coques cylindriques, formes concaves et convexes ; compatible avec plusieurs finitions de surface.
• Matériaux : alliages légers, acier galvanisé, fondello en aluminium coulé, matériaux composites pour la ventouse.
• Étanchéité : bague en caoutchouc flexible, remplaçable rapidement.
• Inclinaison : 0°–90° pour manutention horizontale et verticale.
• Axe de pivot : proche de la ventouse.
• Poignée : inclinaison réglable.
• Alarme de vide : amovible, rechargeable, buzzer et voyants, activée par vacuostat ; chargeur séparé.
• Dispositifs de sécurité : clapets unidirectionnels pour maintien du vide en cas de coupure, dispositif de verrouillage de la vanne ON/OFF.
• Vérin/commande : vanne coulissante ON/OFF avec dispositif de verrouillage.
• Génération du vide : pompe électrique ou Venturi ; options pour pompes monophasées, entraînement DC ou moteurs thermiques.
• Conformité : Directive Machines CE (UE).
