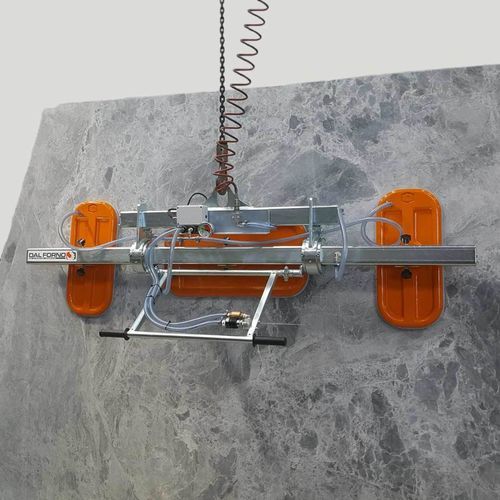

Palonnier à ventouse pour plaque de verre L series

pour pièces platespour tôlepour plaques

Aperçu
Palonnier à ventouses à trois ventouses. Capacité : 500 à 1500 kg. Convient pour la manutention de matériaux pleins, non poreux et à surface plane tels que panneaux, carreaux, lès, marches, petites dalles, tôles métalliques et vitrages.

Description
Unité de manutention rapide et simple, construction compacte et robuste, adaptée à un usage continu et intensif. Idéale comme dispositif de levage sous crochet et complément des équipements de levage. Équipée d'un réservoir de vide, de dispositifs de sécurité avec alarmes acoustiques et visuelles, et d'un manomètre. Un joint en caoutchouc flexible et distinctif assure une préhension durable sur diverses finitions de surface (brut, poli, adouci, flammé, martelé, sablé).

Caractéristiques

• Construite en alliage léger et acier galvanisé ; plateaux moulés en aluminium — longue durée et anti-corrosion.
• Remplacement rapide et facile du joint d'étanchéité en caoutchouc.
• Inclinaison manuelle de 0° à 90° pour lever et poser les matériaux à l'horizontale et à la verticale.
• Axe de pivot proche de la ventouse pour faciliter la mise en position verticale.
• Inclinaison du manche de manoeuvre réglable.
• Alarme de perte de vide rechargeable avec avertisseur sonore et voyants activés par un pressostat ; chargeur de batterie séparé inclus.
• Soupapes unidirectionnelles pour préserver le vide en cas de coupure de canalisation ou de perte de vide.
• Valve coulissante ON/OFF avec dispositif de verrouillage pour éviter tout déclenchement accidentel.
• Conforme à la directive machines de l'UE (marquage CE).

Alimentation / génération du vide
Le vide peut être généré par une pompe à vide électrique ou par un générateur de vide Venturi alimenté par air comprimé. Configuration typique : pompe à vide électrique + tuyau de raccordement + ventouse. Pour applications spéciales, des pompes avec moteurs monophasés, moteurs DC (pour installation sur chariot élévateur ou grue hydraulique) ou moteurs à combustion interne peuvent être fournies.

Configurations et accessoires disponibles
Diverses configurations de ventouses sont proposées pour adapter le palonnier aux formes et matériaux spécifiques. Des unités spéciales sur mesure et des versions à basculement pneumatique sont disponibles sur demande.

Caractéristiques techniques

• Série / famille de modèles : L series.
• Gamme de capacités : 500–1500 kg.
• Matériaux adaptés : matériaux pleins, non poreux, à surface plane (panneaux, carreaux, dalles, tôles, verre, marches, lès).
• Matériaux de construction : composants en alliage léger et acier galvanisé ; plateau moulé en aluminium.
• Joint en caoutchouc : flexible, durable ; adapté à plusieurs finitions de surface (brut, poli, adouci, flammé, martelé, sablé).
• Inclinaison : 0°–90° pour manutention horizontale et verticale.
• Pivot : axe positionné près de la ventouse pour faciliter la mise en place verticale.
• Poignée : inclinaison réglable pour la manoeuvre.
• Sécurité : réservoir de vide ; alarmes acoustiques et visuelles ; manomètre ; alarme rechargeable de fuite de vide avec avertisseur sonore et voyants ; soupapes unidirectionnelles ; valve coulissante ON/OFF avec verrouillage.
• Sources de vide : pompe à vide électrique ; générateur Venturi à air comprimé ; pompes optionnelles monophasées, DC ou à combustion interne.
