Palonnier à ventouse pour tôle métallique X series

pour plaque de verrepour pièces platespour plaques

Aperçu du produit

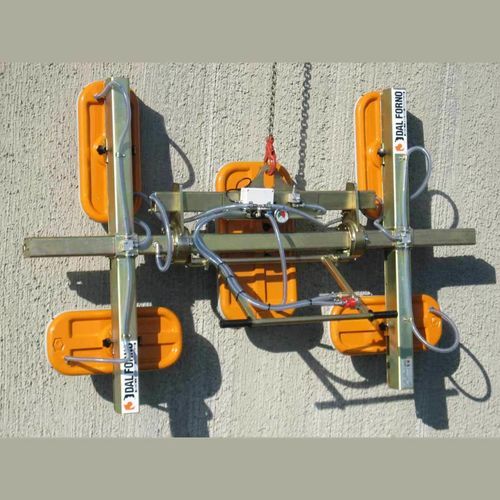

Série X | inclinaison manuelle — Palonnier à vide 5 ventouses. Capacité : 500 à 1500 kg. Adapté au levage de matériaux solides non poreux à surface plane : panneaux découpés, carrelages, lattes, marches, petites dalles, plaques métalliques, vitrages.

Description générale
Unité de levage sous crochet compacte et robuste, conçue pour un usage continu et intensif. Équipée d'un réservoir de vide et de dispositifs de sécurité intégrés avec alarmes acoustiques et visuelles ainsi qu'un vacuomètre. La jointure en caoutchouc flexible assure une prise sûre sur diverses finitions de surface (brute, polie, rectifiée, flammée, bouchardée, sablée, etc.).

Caractéristiques

• Construction en alliages légers et acier galvanisé ; platines en aluminium moulé pour longévité et résistance à la corrosion.
• Remplacement rapide et simple de l'anneau d'étanchéité en caoutchouc.
• Inclinaison manuelle réglable de 0° à 90° pour la prise et la pose en horizontal et en vertical.
• Axe de pivot proche de la ventouse pour faciliter la mise en position verticale.
• Inclinaison de la poignée de manoeuvre réglable pour l'ergonomie de l'opérateur.
• Alarme amovible et rechargeable pour fuite de vide avec avertisseur sonore et voyants activés par un vacuostat ; chargeur de batterie séparé inclus.
• Clapets anti‑retour pour maintenir le vide en cas de coupure de tuyaux ou de perte de vacuum.
• Vanne coulissante ON/OFF avec dispositif de verrouillage pour éviter les déclenchements accidentels.
• Conçu selon la Directive Machines CE.

Alimentation
Le vide est généré par une pompe électrique ou par un générateur de vide à air comprimé (Venturi). La fourniture standard comprend une pompe à vide électrique, une conduite de liaison et les ventouses. Pour des applications spécifiques, des pompes avec moteurs monophasés, à courant continu (pour montage sur chariots élévateurs ou grues hydrauliques) ou à combustion interne peuvent être proposées.

Caractéristiques techniques

• Série : X series (palonnier 5 ventouses)
• Plage de capacité : 500–1500 kg
• Configuration des ventouses : cinq ventouses
• Inclinaison : manuelle, 0°–90°
• Matériaux : alliages légers, acier galvanisé, platines en aluminium moulé
• Étanchéité : joint en caoutchouc flexible et durable ; anneau remplaçable rapidement
• Système de vide : réservoir inclus ; options pompe électrique ou générateur Venturi
• Sécurité : alarmes acoustiques et visuelles, vacuomètre, alarme amovible rechargeable, clapets anti‑retour, vanne ON/OFF verrouillable
• Poignée : inclinaison réglable ; axe de pivot proche de la ventouse
• Normes : conforme à la Directive Machines CE
