Palonnier à ventouse pour tôle métallique S series

pour plaque de verrepour pièces platespour plaques

Présentation du produit

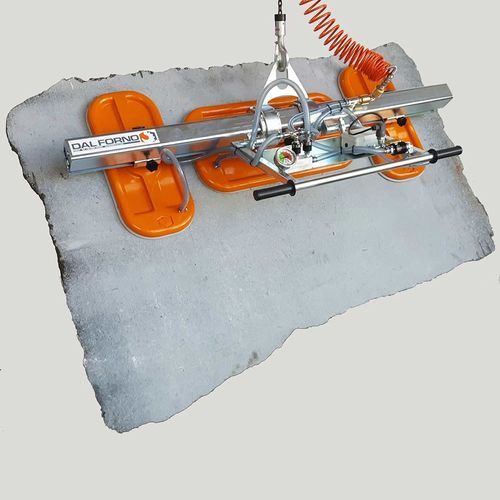

Palonnier de levage par ventouse à trois plateaux. Capacité : 370 à 1500 kg. Convient au levage de matériaux solides, non poreux, à surface plane : panneaux découpés, carreaux, bandes, escaliers, petites dalles, tôles métalliques et vitrages de fenêtre.

Conception et sécurité
Unité de manutention rapide et simple, de construction compacte et robuste, adaptée à une utilisation continue et intensive. Dispositif de levage sous crochet, complément des équipements de levage. Équipé d'un réservoir de vide, de dispositifs de sécurité intégrés comprenant alarmes sonore et lumineuse et vacuomètre. La jointure en caoutchouc distinctive, flexible et résistante permet la préhension de différentes finitions de surface (brute, polie, rectifiée, flammée, martelée, sablée, etc.).

Caractéristiques

• Construction en alliages légers et acier galvanisé ; plateau en aluminium moulé pour longue durée et résistance à la corrosion
• Remplacement rapide et facile de l'anneau d'étanchéité en caoutchouc
• Basculement manuel de 0° à 90° pour soulever et poser les matériaux à l'horizontale et à la verticale
• Axe de pivot proche du plateau pour faciliter le positionnement vertical
• Inclinaison de la poignée de manoeuvre réglable
• Alarme de fuite de vide amovible et rechargeable avec buzzer et voyants activés par un vacuostat ; chargeur de batterie séparé
• Vannes unidirectionnelles pour maintenir le vide en cas de coupure de conduite ou de perte d'alimentation
• Vanne coulissante ON/OFF avec dispositif de verrouillage contre les déclenchements accidentels
• Conforme à la Directive Machines CE pour le marquage CE

Options d'alimentation
Le vide peut être généré par une pompe électrique ou par un générateur de vide à air comprimé (Venturi). L'unité comprend généralement une pompe à vide électrique, une conduite de liaison et une ventouse d'aspiration. La pompe doit être placée à proximité du poste de travail. Pour des applications spéciales, des pompes avec moteurs monophasés, moteurs DC (pour installation sur chariot élévateur ou grue hydraulique) ou moteurs à combustion interne peuvent être fournies.

Téléchargements
Fiches techniques et instructions d'installation disponibles en téléchargement.

Caractéristiques / spécifications techniques

• Série : S series (trois plateaux)
• Plage de capacité : 370 à 1500 kg
• Matériaux adaptés : matériaux non poreux à surface plane (panneaux, carreaux, bandes, escaliers, petites dalles, tôles, vitrages)
• Matériaux de construction : alliages légers et acier galvanisé ; plateau en aluminium moulé
• Joint : joint en caoutchouc flexible et remplaçable, adapté à diverses finitions
• Inclinaison : basculement manuel 0°–90°
• Pivot : axe de pivot proche du plateau pour un positionnement vertical facilité
• Poignée : inclinaison de la poignée de manoeuvre réglable
• Alarme : alarme de fuite de vide amovible et rechargeable avec buzzer et voyants ; chargeur séparé
• Vannes : vannes unidirectionnelles pour maintenir le vide ; vanne ON/OFF avec verrouillage de sécurité
• Conformité : Directive Machines CE / normes UE
