Palonnier à ventouse pour tôle métallique X series

pour plaque de verrepour pièces platespour plaques

Présentation du produit

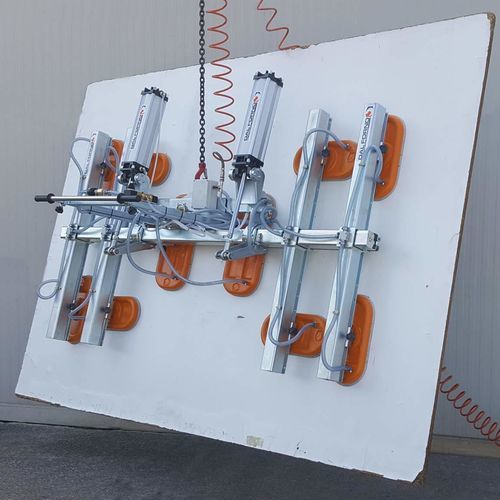

Palonnier à dix ventouses X Series C pour la préhension de matériaux solides non poreux à surface plane, avec basculement pneumatique de 0° à 90°.

Série et capacité
Série X C — capacité : 500–1500 kg.

Applications
Adapté au levage de matériaux solides non poreux à surface plane : panneaux découpés, carreaux, lattes, marches, dalles de petite taille, tôles métalliques, vitrages de fenêtres et vitrines.

Description générale
Unité de manutention compacte et robuste, conçue pour un usage continu et intensif. Équipée d'un réservoir de vide, d'un vacuomètre et de dispositifs de sécurité avec alarmes sonores et visuelles. La garniture en caoutchouc, flexible et durable, assure une bonne adhérence sur diverses finitions de surface (brut, poli, adouci, flammé, bocciardé, sablé, etc.).

Caractéristiques

• manufactured with light alloy materials and galvanized steel, aluminum casting pad — résistants à la corrosion;
• remplacement rapide et aisé de l'anneau d'étanchéité en caoutchouc;
• basculement 0° à 90° pour manutention horizontale et verticale (debout);
• axe de pivot proche de la ventouse pour faciliter la mise en position verticale;
• inclinaison de la poignée de manoeuvre réglable;
• alarme de fuite de vide détachable et rechargeable avec avertisseur sonore et voyants, activée par un interrupteur de vide ; chargeur de batterie séparé;
• valves unidirectionnelles pour maintenir le vide en cas de rupture de conduite ou perte de vide;
• vanne coulissante ON/OFF avec dispositif de verrouillage pour éviter les ouvertures accidentelles;
• conçu conformément à la Directive Machines CE.

Alimentation
Le vide peut être généré par une pompe à vide électrique ou par un générateur de vide à air comprimé (Venturi). Fourniture typique : pompe à vide électrique + tuyau de liaison + ventouse. Les pompes électriques peuvent être fournies monophasées, en moteurs DC (pour montage sur chariots élévateurs et grues hydrauliques) ou à combustion interne pour applications spéciales.

Téléchargements
Fiches techniques et notices d'utilisation disponibles au format PDF en téléchargement.

Caractéristiques techniques

• Capacité : 500–1500 kg
• Configuration des ventouses : dix ventouses (ventouses multiples)
• Matériaux : alliages légers, acier galvanisé, ventouses en aluminium moulé
• Joint d'étanchéité : joint en caoutchouc flexible et durable adapté à diverses finitions
• Basculement : 0°–90° (manutention horizontale et verticale)
• Axe de pivot : proche de la ventouse pour position verticale
• Commandes : poignée de manoeuvre réglable ; vanne coulissante ON/OFF avec dispositif de verrouillage
• Sécurité : réservoir de vide ; alarme de fuite de vide détachable et rechargeable avec buzzer et voyants ; vacuomètre ; valves unidirectionnelles
• Normes : conforme à la Directive Machines CE
• Fourniture typique : pompe à vide électrique (monophasée, DC ou à combustion), tuyau de liaison
