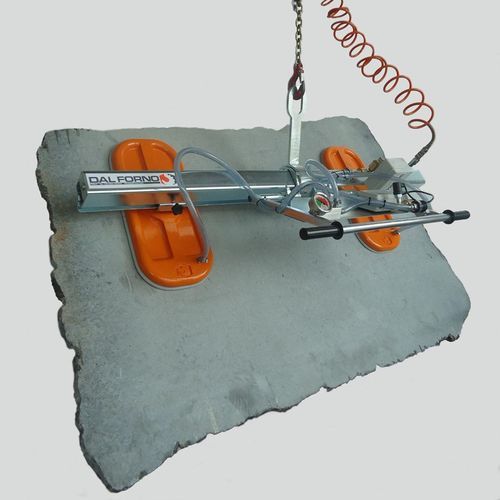

Palonnier à ventouse pour plaque de verre S series

pour pièces platespour tôlepour plaques

Présentation
Palonnier à ventouses bi-plateaux série S à basculement manuel. Capacité : 250–1000 kg. Convient pour le levage de matériaux solides non poreux à surface plane tels que panneaux coupés, carreaux, filagnes, marches, petites dalles, plaques métalliques et vitrages.

Description générale
Conception compacte et résistante adaptée à un usage industriel continu. Dispositif sous-crochet destiné à compléter ponts roulants et chariots élévateurs. Équipé d'une réserve de vide intégrée, de dispositifs de sécurité avec alarmes acoustiques et visuelles, et d'un vacuomètre. La jointure en caoutchouc souple et durable s'adapte à divers états de surface (brut, poli, rectifié, flammé, bouchardé, sablé).

Caractéristiques

• Construction en alliages légers et acier galvanisé ; plateaux en aluminium moulé pour résistance à la corrosion.
• Remplacement rapide et simple de l'anneau d'étanchéité en caoutchouc.
• Plage de basculement manuel 0°–90° pour manutention en position horizontale et verticale.
• Axe de pivot situé près du plateau pour faciliter la mise en position verticale.
• Inclinaison de la poignée de manoeuvre réglable.
• Alarme de fuite de vide amovible et rechargeable avec avertisseur sonore et feux, activée par un pressostat ; chargeur séparé fourni.
• Valves anti-retour pour maintenir le vide en cas de rupture de tuyauterie ou de perte d'alimentation.
• Valve glissière ON/OFF avec dispositif de verrouillage contre un déclenchement accidentel.
• Construit conformément à la directive machines CE.

Alimentation et génération du vide
Le vide peut être généré par une pompe électrique ou par un générateur Venturi (air comprimé). Configuration type : pompe électrique + tuyau de liaison + ventouses. Pompes avec moteurs monophasés, à courant continu (pour chariots ou grues hydrauliques) ou à combustion interne disponibles en option pour applications spéciales.

Téléchargements
Fiche technique et instructions d'utilisation disponibles en téléchargement au format PDF.

Caractéristiques techniques

• Série : série S (configuration bi-plateaux)
• Plage de capacité : 250 kg à 1000 kg
• Matériaux compatibles : matériaux solides, non poreux, à surfaces planes (panneaux, carreaux, filagnes, marches, petites dalles, plaques métalliques, verre)
• Matériaux de construction : alliages légers, acier galvanisé ; plateaux en aluminium moulé
• Joint : anneau en caoutchouc remplaçable, flexible et durable
• Basculement : manuel 0°–90°
• Sécurité : réserve de vide, vacuomètre, alarmes acoustiques et visuelles, valves anti-retour, valve ON/OFF verrouillable
• Alarme : alarme de fuite de vide amovible et rechargeable avec avertisseur sonore et feux ; chargeur séparé
• Alimentation : pompes électriques ou générateurs Venturi ; options avec moteurs DC ou à combustion
• Conformité : directive machines CE
