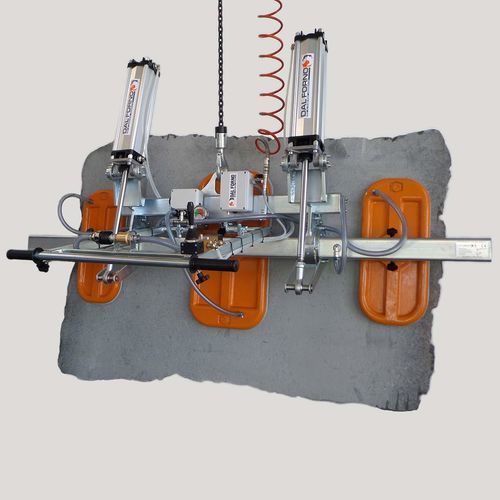

Palonnier à ventouse pour plaque de verre L series

pour pièces platespour tôlepour plaques

Présentation
Capacité : 500–1500 kg.
Convient au levage de matériaux solides non poreux à surface plane tels que panneaux découpés, carreaux, bandes, petites dalles, plaques métalliques et vitrages.

Description générale
Unité de levage sous crochet compacte et robuste, conçue pour un usage continu et intensif. Équipée d'un réservoir de vide, d'un vacuomètre et d'alarmes de sécurité intégrées (sonores et visuelles). La jointure en caoutchouc flexible garantit une bonne préhension sur différents types de finition de surface (brut, poli, adouci, flammé, bouchardé, sablé, etc.). Le basculement pneumatique permet la manipulation en position horizontale et verticale.

Caractéristiques

• Construction : alliage léger et acier galvanisé ; fond en aluminium moulé pour résistance à la corrosion
• Remplacement rapide de l'anneau d'étanchéité en caoutchouc
• Plage d'inclinaison 0°–90° pour lever et poser les matériaux à l'horizontale et à la verticale
• Axe de pivot proche de la ventouse pour faciliter la mise en position verticale
• Inclinaison réglable de la poignée de manœuvre
• Alarme de fuite de vide amovible et rechargeable avec avertisseur sonore et voyants, activée par un interrupteur de vide ; chargeur de batterie séparé
• Soupapes unidirectionnelles pour maintenir le vide en cas de rupture de tuyau ou perte
• Vanne glissante ON/OFF avec dispositif de verrouillage pour éviter le déclenchement accidentel
• Conforme à la Directive Machines CE

Options d'alimentation
Le vide peut être produit par une pompe électrique ou par un générateur de vide à air comprimé (Venturi). La fourniture type comprend pompe à vide électrique + tuyau de liaison + ventouse à vide. Options disponibles : moteurs monophasés, moteurs CC (pour chariots élévateurs/poulies hydrauliques) ou moteurs à combustion interne pour applications particulières.

Remarques
Plusieurs configurations et versions sur mesure sont disponibles pour répondre aux exigences spécifiques. Versions spéciales avec basculement manuel et modèles adaptés sur demande.

Caractéristiques techniques

• Série : série L
• Plage de capacité : 500–1500 kg
• Matériaux adaptés : solides non poreux à surface plane (panneaux, carreaux, bandes, petites dalles, plaques métalliques, vitrages)
• Matériaux de construction : alliage léger, acier galvanisé, fond en aluminium moulé
• Basculement : pneumatique, 0°–90°
• Système de vide : réservoir et vacuomètre
• Systèmes de sécurité : alarmes sonores et visuelles ; unité d'alarme amovible rechargeable
• Soupapes : valves unidirectionnelles ; vanne ON/OFF avec verrouillage
• Joint : anneau d'étanchéité en caoutchouc flexible et remplaçable
• Maintenance : remplacement rapide de l'anneau d'étanchéité
• Normes : conformité à la Directive Machines CE
