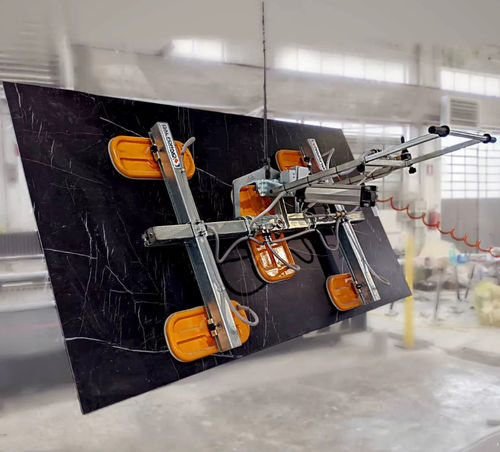

Palonnier à ventouse en croix VX series

à cadrepour marbrepour plaques

Aperçu du produit Le palonnier à vide série VX à 5 ventouses est une pince à aspiration actionnée par air pour la manutention de grandes dalles et plaques. Adapté au marbre, granit, pierres fragiles et précieuses (onyx), ciment, céramique, grès, porcelaine grand format, Laminam® Dekton® et autres matériaux minces de grandes dimensions, ainsi qu'aux tôles métalliques. Plage de capacité : 250–1400 kg. Cadre en acier compact et robuste avec réservoir de réserve de vide et ventouses coulissantes pour un positionnement précis.

Caractéristiques

• Basculement pneumatique 0°–90° via un seul vérin pour manutention horizontale et verticale
• Les ventouses coulissent le long des traverses et ces dernières le long de la poutre principale pour un réglage de précision
• Composants en alliage léger et acier galvanisé ; platine en aluminium moulé pour résistance à la corrosion
• Option : plaque en caoutchouc blanche anti-trace pour ventouses individuelles
• Remplacement rapide des joints d'étanchéité en caoutchouc
• Alarme de fuite de vide amovible et rechargeable avec avertisseur sonore et voyants activés par vacuostat ; chargeur séparé
• Vannes anti-retour pour maintenir le vide en cas de coupure de conduite ou de perte de vide
• Vanne coulissante ON/OFF avec dispositif de verrouillage pour prévenir les libérations accidentelles
• Conception conforme à la Directive machines CE

Options d'alimentation Le vide peut être généré par une pompe électrique ou par un générateur de vide Venturi alimenté par air comprimé. L'installation type comprend pompe électrique + tuyau de raccordement + ventouses. Pompes disponibles monophasées, en courant continu (pour chariots élévateurs et grues hydrauliques) ou à combustion interne ; montage pompe sur unité ou à distance possible.

Remarques supplémentaires Plusieurs configurations d'agencement des ventouses sont disponibles pour adapter le palonnier aux différentes pièces et zones de préhension. Configurations spéciales et unités multi-ventouses à basculement manuel disponibles sur demande.

Caractéristiques techniques

• Modèle/série : VX series
• Plage de capacité : 250–1400 kg
• Basculement : pneumatique 0°–90° (vérin unique)
• Cadre : structure compacte en acier avec réservoir de réserve de vide
• Ventouses : coulissantes sur traverses pour positionnement réglable ; plaque blanche anti-trace en option
• Matériaux : alliage léger, acier galvanisé, platine en aluminium moulé
• Système de vide : pompe électrique ou générateur Venturi à air comprimé ; options pompe monophasée, CC ou à combustion
• Sécurité : alarme fuite de vide amovible/rechargeable avec avertisseur et voyants ; vannes anti-retour ; vanne ON/OFF avec verrouillage
• Conformité : Directive machines CE
