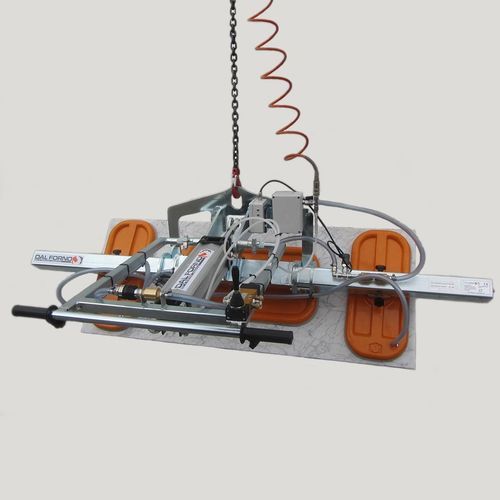

Palonnier à ventouse pour tôle métallique VL series

pour plaque de verrepour pièces platespour dalles en pierre

Présentation
Palonnier de levage sous vide conçu pour la manutention de matériaux solides, non poreux et à surfaces planes tels que panneaux en marbre et granit, carreaux, listels, escaliers, petites dalles, tôles métalliques et vitrages. Conception compacte adaptée à un usage industriel continu.

Série et capacité
Série VL
Capacité : 400 à 1200 kg

Avantages clés
Système de préhension sous vide avancé avec basculement pneumatique compact et configuration de ventouses modulable pour un levage précis et sécurisé.

Sécurité et étanchéité
Équipé d'un réservoir de vide embarqué et de dispositifs de sécurité comprenant une alarme acoustique et visuelle activée par vacuostat. Joint en caoutchouc conçu pour assurer l'accrochage sur divers finis de surface (poli, bouchardé, flammé, satiné, sablé, brut, etc.).

Configurations des ventouses

• Plusieurs configurations de ventouses disponibles pour s'adapter aux besoins de manutention ; unité fournie avec une disposition à trois ventouses.

Alimentation et mode de génération du vide
Génération du vide par pompe électrique ou générateur Venturi à air comprimé. Fourniture type : pompe électrique + tuyau de liaison + ventouse à vide. Pompes disponibles en version monophasée, en courant continu (pour montage sur chariot élévateur ou grue hydraulique) ou motorisées par combustion interne pour applications spécifiques.

Caractéristiques

• Construction en alliage léger et acier galvanisé ; fond en aluminium moulé pour résistance à la corrosion.
• Remplacement rapide de l'anneau d'étanchéité en caoutchouc.
• Basculable de 0° à 90° pour manutention horizontale et verticale.
• Axe de pivot placé près de la ventouse pour faciliter le positionnement vertical.
• Inclinaison de la poignée de manœuvre réglable.
• Alarme de fuite de vide détachable et rechargeable avec buzzer et voyants, activée par vacuostat ; chargeur de batterie séparé.
• Vannes unidirectionnelles pour maintenir le vide en cas de coupure/rupture des tuyaux.
• Vanne ON/OFF à coulissement avec dispositif de verrouillage pour éviter toute libération accidentelle.
• Conçu et fabriqué conformément à la Directive Machines CE.

Utilisation et applications
Destiné au levage sécurisé et au positionnement précis de panneaux en pierre (marbre, granit), carreaux, petites dalles, tôles métalliques et vitrages dans les environnements industriels et du bâtiment.

Caractéristiques techniques

• Série : VL
• Plage de capacité : 400 - 1200 kg
• Plage d'inclinaison : 0° à 90°
• Sécurité du vide : réservoir de vide embarqué plus alarmes acoustique et visuelle
• Joint : joint en caoutchouc flexible et remplaçable adapté à plusieurs finitions de surface
• Matériaux : composants en alliage léger, acier galvanisé, fonds en aluminium moulé
• Alerte : alarme de fuite de vide détachable et rechargeable avec buzzer et voyants ; activée par vacuostat ; chargeur de batterie séparé
• Vannes : vannes unidirectionnelles pour maintien du vide en cas de coupure/rupture des tuyaux
• Vanne de contrôle : vanne ON/OFF à coulissement avec dispositif de verrouillage
• Options d'alimentation : pompe à vide électrique ou générateur Venturi à air comprimé ; pompes disponibles en versions monophasée, courant continu ou combustion interne
• Conformité : Directive Machines CE
