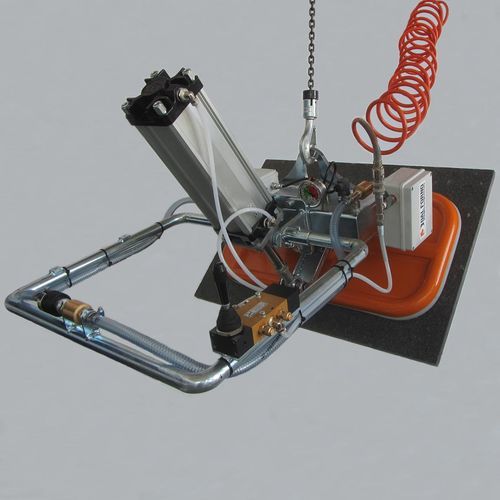

Palonnier à ventouse pour plaque de verre M series

pour pièces platespour tôlepour plaques

Présentation du produit
Unité de préhension rapide et simple, conçue pour un usage continu et intensif sous crochet. Construction compacte, équipée d’un réservoir de vide, d’un vacuomètre et de dispositifs de sécurité avec alarmes sonores et lumineuses. Une jointure en caoutchouc flexible et résistante permet la prise sur de nombreuses finitions de surface (brut, poli, adouci, flammé, bocciardé, sablé, etc.).

Application
Adaptée au levage de matériaux solides, non poreux et à surface plane : panneaux découpés, carrelages, filagnes, marches, petites dalles, plaques métalliques, vitrages.

Caractéristiques

• Construction en alliages légers et acier galvanisé ; plateau en aluminium moulé pour résistance à la corrosion
• Remplacement rapide et sans outil de l’anneau d’étanchéité en caoutchouc
• Basculement pneumatique 0°–90° pour la prise et la pose en horizontal et vertical
• Axe de pivotement proche du plateau pour faciliter le positionnement vertical
• Inclinaison de la poignée réglable pour le confort et le contrôle de l’opérateur
• Alarme de fuite de vide amovible et rechargeable avec buzzer et voyants activés par un vacuostat ; chargeur de batterie séparé
• Clapets unidirectionnels pour conserver le vide en cas de coupure de tuyau ou perte de source de vide
• Valve coulissante ON/OFF avec dispositif de verrouillage pour éviter les libérations accidentelles
• Conforme à la Directive Machines de l’UE (marquage CE)

Options d’alimentation
Le vide est généré par une pompe électrique ou par un générateur de vide à air comprimé (Venturi). Fourniture typique : pompe électrique + tuyau de connexion + ventouse. Options disponibles : moteurs monophasés ou à courant continu pour installations mobiles (chariots élévateurs, grues hydrauliques) ou moteurs à combustion interne. Configurations sur mesure possibles.

Documents disponibles
Fiches techniques, configurations des plateaux de ventouse et instructions d’installation/emploi disponibles pour ce produit.

Caractéristiques techniques

• Série : M series
• Capacité : 100–3000 kg (selon modèle)
• Matériaux adaptés : panneaux, carreaux, dalles, plaques métalliques, verre — solides et non poreux
• Construction : alliages légers et acier galvanisé ; plateau en aluminium moulé
• Joint d’étanchéité : caoutchouc flexible et durable adapté à plusieurs finitions
• Basculement : pneumatique 0°–90°
• Axe de pivot : proche du plateau pour faciliter la position verticale
• Poignée : inclinaison réglable
• Sécurité : réservoir de vide ; vacuomètre ; alarme amovible rechargeable avec buzzer et voyants ; clapets unidirectionnels ; valve coulissante ON/OFF verrouillable
• Alimentation/génération du vide : pompe électrique ou Venturi à air comprimé ; options monophasé, DC ou moteurs à combustion
• Normes : Directive Machines UE (CE)
• Exemples de modèles : M 3570/AC/P, M 5085/AC/P
