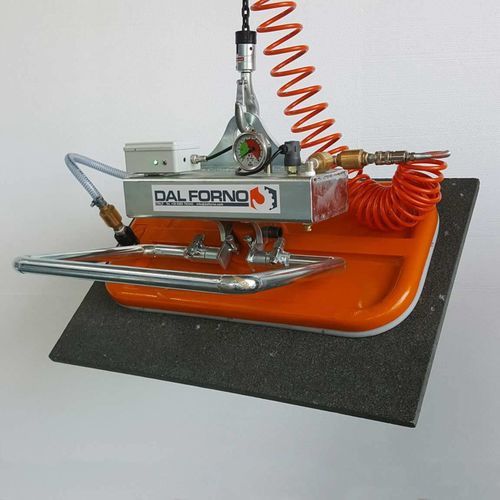

Palonnier à ventouse pour tôle M series

pour plaque de bétonpour dalles en pierrepour marbre

Présentation
Ce palonnier à ventouse monoplaque est conçu pour le levage de matériaux denses tels que marbre, granit, béton, réfractaires et panneaux composites. Il convient également pour la manutention de tôles et autres plaques. Compact et adapté à un usage industriel continu, l'ensemble dispose d'une lèvre d'étanchéité en caoutchouc remplaçable et flexible, compatible avec différentes finitions de surface. Des dispositifs de sécurité et des commandes ergonomiques assurent la tenue de la charge et la protection de l'opérateur.

Applications

• Pierre naturelle : marbre, granit
• Béton et éléments réfractaires
• Panneaux composites et parements
• Tôles et autres matériaux en plaque

Caractéristiques principales

• Plage de capacité : 100 à 3000 kg
• Conception à ventouse monoplaque
• Ribaltamento / inclinaison manuelle 0°–90° (option pneumatique disponible)
• Composants en alliage léger, structure en acier galvanisé, platine en aluminium moulé
• Remplacement rapide et simple du joint d'étanchéité en caoutchouc
• Axe de pivot proche de la plaque pour faciliter le positionnement vertical
• Inclinaison de la poignée réglable pour l'ergonomie opérateur
• Alarme de fuite de vide détachable et rechargeable avec buzzer et voyants ; chargeur inclus
• Clapets unidirectionnels pour maintien du vide en cas de coupure des conduits
• Soupape coulissante ON/OFF avec dispositif de verrouillage pour éviter tout lâcher accidentel
• Conforme à la Directive Machines CE

Génération du vide et options d'alimentation
Le vide peut être généré par une pompe électrique ou un générateur Venturi alimenté par air comprimé. Configuration type : pompe électrique + tuyau de liaison + ventouse. Les pompes peuvent être fournies en monophasé, moteur DC (adapté pour installation sur chariot élévateur ou grue hydraulique) ou moteurs à combustion interne pour applications spécifiques. Plusieurs configurations sont disponibles selon les besoins.

Remarques
Des configurations personnalisées et des unités spéciales peuvent être réalisées sur demande. Destiné à un usage industriel lourd nécessitant une préhension sûre des matériaux denses.

Spécifications techniques

• Capacité : 100 ÷ 3000 kg
• Inclinaison : manuelle 0°–90° (option pneumatique disponible)
• Matériaux : alliages légers, acier galvanisé, platine en aluminium moulé
• Étanchéité : joint élastique en caoutchouc remplaçable adapté à toutes finitions
• Sécurité : réservoir de vide, dispositifs de sécurité intégrés, alarmes acoustiques et lumineuses, vacuomètre
• Maintien du vide : clapets unidirectionnels
• Commande : vanne coulissante ON/OFF avec verrouillage
• Alarme : alarme de fuite de vide détachable rechargeable avec buzzer et voyants ; chargeur inclus
• Sources de vide : pompe électrique, générateur Venturi à air comprimé ; variantes de pompes : monophasé, moteur DC, combustion interne
• Normes : conformité Directive Machines CE
