Installation de production d'oxygène OXYBERG®

Overview

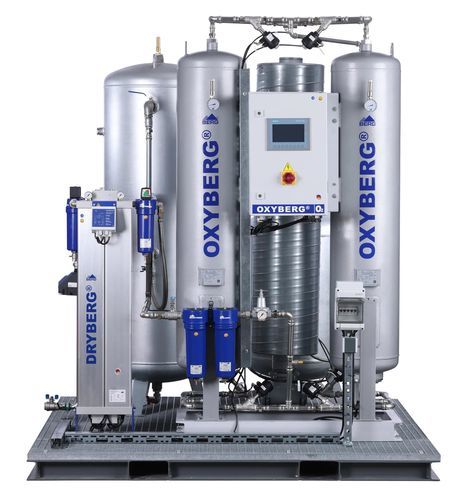

Une centrale d’oxygène PSA est un système complet de production d’oxygène sur site livré en unité pré-assemblée, montée sur skid et prête à fonctionner. Le skid intègre le générateur PSA OXYBERG®, la production et le traitement d’air comprimé (option : compresseur à vis KOMPBERG®), le sécheur par adsorption DRYBERG®, la filtration multi-étages PUREBERG®, les réservoirs tampon d’air et d’O₂, ainsi que la régulation de débit/pression. Les systèmes sont pré-tuyautés, pré-câblés et testés en usine afin de réduire les interventions d’ingénierie et de mise en service sur site.

Key product badges and performance

• PED 2014/68/EU · NB 2912 (référence conformité)
• Pureté O₂ : 90 % – 95 % (plage PSA industrielle standard ; option 93 % disponible)
• Livré sur skid plug-and-play, conçu et fabriqué en Allemagne

What’s inside the oxygen plant: complete system components

• Compresseur à vis (option : KOMPBERG®)
• Séparateur d’eau avec Bekomat
• Réservoir d’air comprimé (humide)
• Préfiltre (PUREBERG®)
• Sécheur par adsorption DRYBERG®
• Filtre fin
• Filtre superfin (PUREBERG®, sans huile)
• Tour à charbon actif
• Filtre à poussière
• Réservoir d’air comprimé (sec)
• Générateur d’oxygène PSA OXYBERG® (cœur du système)
• Réservoir tampon d’oxygène (O₂)
• Régulateur de débit / pression + filtre à oxygène

Configurations (plug-and-play range)
Six configurations pré-étudiées couvrent la plage standard d’installation sur site. Chaque configuration est centrée sur un modèle OXYBERG® et inclut la ligne de filtres PUREBERG®, le sécheur DRYBERG® et le réservoir tampon O₂ adaptés.

• OXYBERG® 500 — Débit O₂ @ 90 % : sur demande ; Réservoir O₂ : 90 L ; Réservoir d’air : 90 L
• OXYBERG® 600 — Débit O₂ @ 90 % : sur demande ; Réservoir O₂ : 90 L ; Réservoir d’air : 150 L
• OXYBERG® 700 — Débit O₂ @ 90 % : sur demande ; Réservoir O₂ : 150 L ; Réservoir d’air : 150 L
• OXYBERG® 800 — Débit O₂ @ 90 % : sur demande ; Réservoir O₂ : 250 L ; Réservoir d’air : 350 L
• OXYBERG® 900 — Débit O₂ @ 90 % : sur demande ; Réservoir O₂ : 350 L ; Réservoir d’air : 500 L
• OXYBERG® 1000 — Débit O₂ @ 90 % : sur demande ; Réservoir O₂ : 500 L ; Réservoir d’air : 500 L

Compressor options

• Les configurations peuvent être livrées avec ou sans compresseur à vis intégré KOMPBERG®.
• Compresseurs intégrés typiques : KOMPBERG® BSDK7 (OXYBERG® 500–900) ; KOMPBERG® BSDKF11/13 (OXYBERG® 1000).
• Si le site dispose d’une infrastructure d’air comprimé conforme (≈ 7 bar, débit et qualité requis), la centrale peut être livrée sans compresseur et raccordée à la fourniture existante.

Advantages of a Berg plug-and-play skid

• Mise en service rapide : skid pré-assemblé, pré-câblé et testé en usine pour réduire le travail sur site.
• Emprise au sol unique avec châssis défini, tôles de plancher en aluminium et prise pour chariot élévateur.
• Interlocuteur unique et une seule garantie pour l’ensemble du système intégré.
• Dossier documentaire livré avec la centrale pour faciliter l’installation et l’exploitation.

Documentation pack (delivered with each plant)

• Plans d’assemblage et schéma P&ID (R&I)
• Description de l’installation et manuel d’exploitation & maintenance
• Liste des consommateurs électriques et électroniques, schémas de câblage et schémas de bornier
• Schéma fonctionnel, liste pièces détachées et d’usure, preuves matière et dossier d’ingénierie

Why Berg
Berg GaseTech conçoit et fabrique les générateurs d’oxygène OXYBERG® en Allemagne et fournit des systèmes skid intégrés plug-and-play. L’intégration système, la mise en service, la formation des opérateurs et le service après-vente sont assurés au sein du même groupe, permettant un support complet fabricant + intégrateur, des pièces d’usure disponibles et des options de garantie étendue.

Quality monitoring and special options

• La pureté O₂ est surveillée en continu en sortie de générateur par des capteurs intégrés de pureté et de pression.
• Des configurations à 93 % O₂ peuvent être réalisées pour des projets exigeant la conformité à la monographie 2455 de la Pharmacopée Européenne ; la qualité finale livrée doit être vérifiée pour le système installé et ses conditions d’exploitation.
• Le marquage CE final et l’évaluation de conformité dépendent de la configuration et de l’achèvement des procédures applicables.

Technical specifications

• Famille produit : OXYBERG® PSA Oxygen Plant (skid plug-and-play)
• Pureté O₂ (standard) : 90 % – 95 % ; option 93 % disponible pour conformité pharmacopeiale
• Configurations pré-étudiées disponibles : OXYBERG® 500, 600, 700, 800, 900, 1000
• Volumes réservoirs tampon O₂ (par modèle) : 90 L (500/600), 150 L (700), 250 L (800), 350 L (900), 500 L (1000)
• Volumes réservoirs d’air (par modèle) : 90 L (500), 150 L (600/700), 350 L (800), 500 L (900/1000)
• Options compresseur intégré : KOMPBERG® BSDK7 (OXYBERG® 500–900), KOMPBERG® BSDKF11/13 (OXYBERG® 1000) ; livraison possible sans compresseur pour raccordement à une installation d’air existante
• Livraison : skid pré-assemblé, pré-tuyauté, pré-câblé et testé en usine
• Surveillance continue de la pureté et de la pression en sortie générateur
• Garantie standard : 3 ans ; extensible jusqu’à 5 ans avec contrat de service
• Certifications / conformité : PED 2014/68/EU · NB 2912
• Fabricant : Berg GaseTech (conception & production OXYBERG® en Allemagne)
