Générateur d'azote inerte NITROBERG®

secpour applications de haute puretéultra pur

Présentation

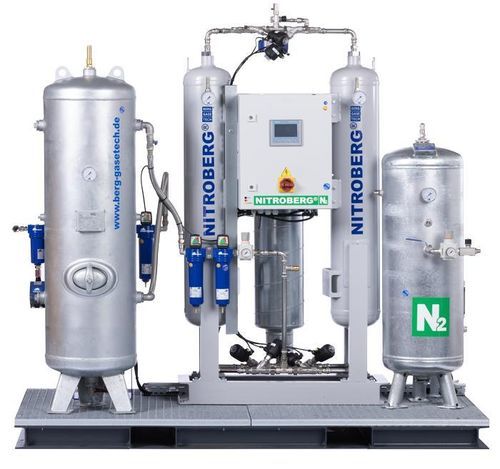

Un package de production d’azote monté sur skid est un système complet livré pré-assemblé, pré-câblé et testé en usine. Le skid intègre l’alimentation et le traitement de l’air comprimé, un générateur PSA NITROBERG® et un réservoir tampon N₂ pour fournir une source d’azote prête à l’emploi. Gamme plug-and-play : NITROBERG® 500 à 1000. Conception et fabrication par Berg GaseTech (Krefeld) avec support au sein du groupe BERG.

Certifications et données clés

• PED 2014/68/UE · NB 2912
• Pureté N₂ : 97 % – 99,999 % (configurable)
• Skid plug-and-play : pré-assemblé, pré-câblé, testé en usine

Composition du package
Le skid standard contient tous les éléments nécessaires à la production et à la distribution d’azote sur site :

• Compresseur d’air à vis (option : KOMPBERG®)
• Séparateur d’eau avec Bekomat
• Réservoir d’air comprimé (humide)
• Préfiltre (PUREBERG®)
• Sécheur DRYBERG® frigorifique ou par adsorption
• Filtre fin
• Filtre superfin (PUREBERG®, sans huile)
• Tour à charbon actif
• Filtre à poussière
• Réservoir d’air comprimé (sec)
• Générateur d’azote PSA NITROBERG® (cœur du système)
• Réservoir d’azote comprimé (tampon N₂)
• Régulateur de débit/pression et filtre à azote

Configurations plug-and-play
Six configurations pré-ingénierées répondent aux besoins courants. Débits N₂ @99 % :

• NITROBERG® 500 — 7,1 Nm³/h · Réservoir N₂ 90 L · Réservoir air 150 L
• NITROBERG® 600 — 12,8 Nm³/h · Réservoir N₂ 90 L · Réservoir air 150 L
• NITROBERG® 700 — 19,9 Nm³/h · Réservoir N₂ 150 L · Réservoir air 150 L
• NITROBERG® 800 — 28,4 Nm³/h · Réservoir N₂ 250 L · Réservoir air 350 L
• NITROBERG® 900 — 43,7 Nm³/h · Réservoir N₂ 350 L · Réservoir air 500 L
• NITROBERG® 1000 — 59,6 Nm³/h · Réservoir N₂ 500 L · Réservoir air 500 L

Avantages

• Encombrement unique sur skid renforcé avec plancher aluminium et passage chariot intégré.
• Mise en service accélérée grâce au pré-tuyautage, pré-câblage et logique de contrôle fournis en usine.
• Compresseur intégré optionnel (KOMPBERG®) ou possibilité de raccordement au réseau d’air site.
• Interlocuteur unique pour l’ingénierie, la livraison, la mise en service et le service au sein du groupe BERG.
• Dossier de documentation complet livré avec chaque package (plans, P&ID, schémas électriques, manuels, listes pièces).

Applications
Laboratoires et spectrométrie de masse, emballage alimentaire et MAP, procédés chimiques (inertage, purge), opérations pétrole & gaz, inertage en aéronautique et besoins industriels de débits moyens. Les débits supérieurs sont traités par des installations conteneurisées sur mesure.

Caractéristiques techniques

• Série : NITROBERG® plug-and-play (500–1000).
• Pureté N₂ : 97 % – 99,999 % (configurable).
• Débits typiques @99 % : 7,1 / 12,8 / 19,9 / 28,4 / 43,7 / 59,6 Nm³/h (500→1000).
• Réservoirs tampon N₂ : 90 L à 500 L selon configuration.
• Réservoirs air comprimé : 150 L à 500 L selon configuration.
• Traitement d’air inclus : filtres PUREBERG®, sécheur DRYBERG®, tour à charbon actif, filtration fine/superfine.
• Options : compresseur KOMPBERG® intégré ou raccordement au réseau d’air existant.
• Skid : pré-tuyauté, pré-câblé, testé en usine avec passage chariot élévateur.
• Conformité : PED 2014/68/UE (Module B) mentionnée ; marquage CE selon configuration.
• Documentation complète fournie ; garantie standard trois ans, extensible avec contrat de service.
