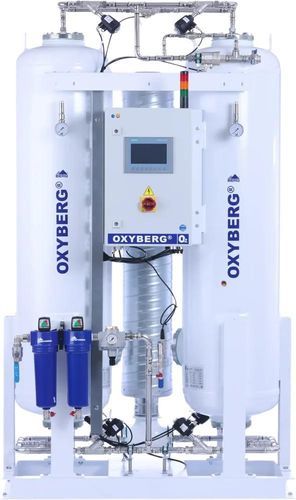

Générateur d'oxygène à haute concentration OXYBERG®

pour installation de biogazpour l'industrie métallurgiquemédical

Présentation
Produisez de l’oxygène sur site, directement à partir de l’air comprimé, avec 18 modèles OXYBERG® couvrant cinq grades de pureté de 90 % à 95 % et un débit de 1,5 à 197,4 Nm³/h. La gamme permet de remplacer les livraisons de bouteilles ou d’oxygène liquide par une production continue, maîtrisée et indépendante des fournisseurs externes.

Qu’est-ce qu’un générateur d’oxygène industriel ?
Un générateur d’oxygène industriel sépare l’oxygène de l’air comprimé par adsorption par variation de pression (PSA). Les tamis moléculaires zéolitiques adsorbent l’azote sous pression et laissent passer l’oxygène (et l’argon). Deux adsorbeurs fonctionnant en alternance assurent une production continue ; un cycle de dépressurisation régénère les tamis. La technologie PSA atteint des puretés jusqu’à environ 95 % ; pour des puretés supérieures, d’autres procédés (VPSA, séparation cryogénique) sont nécessaires, hors portefeuille OXYBERG®.

Atouts et cas d’usage

• Application large : industrie (métal, verre), traitement des eaux, aquaculture, médical/hôpital, biogaz, orpaillage, etc.
• Remplace les coûts et la logistique liés aux livraisons d’oxygène (bouteilles, cuves, logistique cryogénique) ; ROI typique indiqué : 2–3 ans (dépend du profil d’utilisation et des coûts locaux).
• Pureté stable et pression de sortie stable adaptées au procédé.
• Conception montée sur châssis (skid) ou intégration conteneur possible pour solutions clé en main.

Principes technologiques
Technologie principale : PSA (Pressure Swing Adsorption) avec tamis moléculaires zéolitiques. La plage de pureté couverte est de 90 % à 95 % (limite pratique de la PSA liée au comportement de l’argon).

Spécifications techniques (résumé)
Pureté d’oxygène : 90 % – 95 %.
Débit d’oxygène (gamme produit) : 1,5 – 197,4 Nm³/h.
Débit d’air comprimé requis : 16,5 – 2 171,4 Nm³/h.
Pression de service : 5 – 10 bar.

Fonctionnalités et avantages produits

• Pureté ajustable : cinq grades configurables sur le même générateur.
• Efficacité énergétique : pression de service basse et temps de cycle optimisés.
• Faible encombrement : châssis skid, intégration aux réseaux d’air comprimé existants.
• Pièces d’usure standards (composants disponibles sur le marché ouvert).
• Garantie standard et options service (durée et périmètre dépendant du contrat).

Tableau des modèles et performances (valeurs = débit O₂ / débit air comprimé requis, en Nm³/h)
All flow values in Nm³/h. O₂ = product gas; Comp. Air = required compressed air supply.

Modèle | 90% (O₂ / Comp. Air) | 92% (O₂ / Comp. Air) | 93% (O₂ / Comp. Air) | 94% (O₂ / Comp. Air) | 95% (O₂ / Comp. Air)
OXYBERG® 500 | 2.1 / 23.1 | 1.9 / 20.9 | 1.7 / 18.7 | 1.6 / 17.6 | 1.5 / 16.5
OXYBERG® 600 | 2.9 / 31.9 | 2.6 / 28.6 | 2.4 / 26.4 | 2.3 / 25.3 | 2.2 / 24.2
OXYBERG® 700 | 4.9 / 53.9 | 4.5 / 49.5 | 4.2 / 46.2 | 3.9 / 42.9 | 3.8 / 41.8
OXYBERG® 800 | 6.1 / 67.1 | 5.7 / 62.7 | 5.5 / 60.5 | 5.2 / 57.2 | 4.9 / 53.9
OXYBERG® 900 | 9.2 / 101.2 | 8.5 / 93.5 | 8.2 / 90.2 | 7.7 / 84.7 | 7.3 / 80.3
OXYBERG® 1000 | 12.4 / 136.4 | 11.6 / 127.6 | 11.1 / 122.1 | 10.5 / 115.5 | 10.1 / 111.1
OXYBERG® 1100 | 13.8 / 151.8 | 13.3 / 146.3 | 12.8 / 140.8 | 12.4 / 136.4 | 12.1 / 133.1
OXYBERG® 1200 | 18.9 / 207.9 | 18.1 / 199.1 | 17.4 / 191.4 | 16.8 / 184.8 | 15.9 / 174.9
OXYBERG® 1300 | 24.8 / 272.8 | 23.3 / 256.3 | 22.1 / 243.1 | 21.1 / 232.1 | 20.3 / 223.3
OXYBERG® 1400 | 33.8 / 371.8 | 33.2 / 365.2 | 31.4 / 345.4 | 30.1 / 331.1 | 28.8 / 316.8
OXYBERG® 1500 | 44.6 / 490.6 | 43.1 / 474.1 | 41.6 / 457.6 | 40.5 / 445.5 | 39.1 / 430.1
OXYBERG® 1600 | 55.3 / 608.3 | 53.2 / 585.2 | 51.3 / 564.3 | 49.6 / 545.6 | 48.2 / 530.2
OXYBERG® 1700 | 65.8 / 723.8 | 64.4 / 708.4 | 62.1 / 683.1 | 61.4 / 675.4 | 59.8 / 657.8
OXYBERG® 1800 | 89.2 / 981.2 | 86.2 / 948.2 | 83.2 / 915.2 | 81.0 / 891.0 | 78.2 / 860.2
OXYBERG® 1900 | 110.6 / 1,216.6 | 106.4 / 1,170.4 | 102.6 / 1,128.6 | 99.2 / 1,091.2 | 96.4 / 1,060.4
OXYBERG® 2000 | 131.6 / 1,447.6 | 128.8 / 1,416.8 | 124.2 / 1,366.2 | 122.8 / 1,350.8 | 119.6 / 1,315.6
OXYBERG® 3000 | 165.9 / 1,824.9 | 159.6 / 1,755.6 | 153.9 / 1,692.9 | 148.8 / 1,636.8 | 144.6 / 1,590.6
OXYBERG® 4000 | 197.4 / 2,171.4 | 193.2 / 2,125.2 | 186.3 / 2,049.3 | 184.2 / 2,026.2 | 179.4 / 1,973.4

Caractéristiques / spécifications techniques

• Gamme commerciale (dénomination) : OXYBERG® (série de générateurs d’oxygène PSA).
• Pureté réglable : 90 % – 95 % (cinq grades).
• Débit O₂ nominal : 1,5 – 197,4 Nm³/h selon modèle et pureté.
• Débit d’air comprimé requis : 16,5 – 2 171,4 Nm³/h selon modèle et pureté.
• Pression de service recommandée : 5 – 10 bar.
• Technologie : PSA (Pressure Swing Adsorption) avec tamis moléculaires zéolitiques.
• Conception : skid (montage sur châssis) ; options d’intégration conteneur/skid pour solutions clé en main.
• Fabrication/ingénierie : conception et fabrication en Allemagne.
• Certification pertinente indiquée : PED 2014/68/UE (mention NB 2912) ; conformité et options d’engineering pour usages médicaux (par ex. conceptions pour O₂ 93 % selon Pharmacopée européenne Monograph 2455, la qualité finale du gaz devant être vérifiée pour le système livré).
• Maintenance : pièces d’usure standard, contrats de service disponibles (durée de garantie et options service selon offre).
