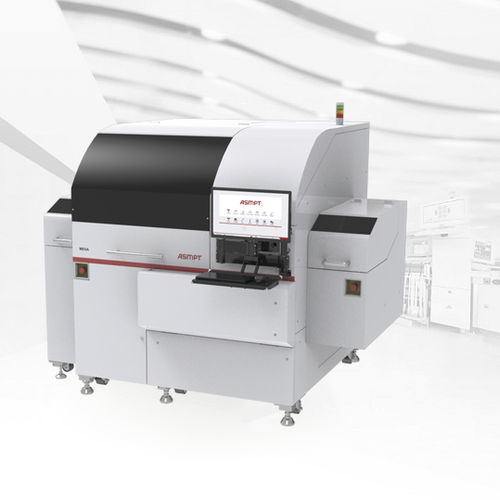

Microsoudeuse de puces pour die attach MEGA

multi-chipautomatiséMEMS

Présentation
Poseuse de dies multi-puces, conçue pour la manipulation de grands substrats et l'entrée wafer 12″, dédiée à l'assemblage automatisé de boîtiers multi-puces nécessitant un positionnement précis et un contrôle de l'épaisseur de joint (BLT).

Caractéristiques principales

• Technologie brevetée de reconnaissance de motifs en vue traversante pour un alignement précis
• Placement de haute précision
  • Placement XY : ± 2 µm @ 3σ
  • Rotation du die : ± 0,1° @ 3σ
• Manipulation de grands substrats : max 280 mm × 300 mm
• Prise en charge des wafers 12″
• Contrôle avancé de l'épaisseur de joint (BLT)
• Capacité de collage multi-puces
  • Changement automatique d'outil de collage avec jusqu'à 10 tampons d'outils et 5 outils éjecteurs
  • Options modulaires pour répondre aux exigences des différents boîtiers multi-puces

* Toutes les performances dépendent du boîtier et des matériaux

Caractéristiques / spécifications techniques

• Nom du modèle : MEGA
• Précision de placement (XY) : ± 2 µm @ 3σ
• Précision de rotation du die : ± 0,1° @ 3σ
• Taille maximale du substrat : 280 mm × 300 mm
• Gestion des wafers : prise en charge des wafers 12″
• Contrôle de la ligne de collage : contrôle BLT avancé
• Support multi-puces : changement automatique d'outil avec jusqu'à 10 tampons d'outils et 5 outils éjecteurs
• Vision : technologie brevetée de reconnaissance de motifs en vue traversante

Applications

• Boîtiers multi-puces et intégration hétérogène
• Assemblage de capteurs et modules MEMS
• Composants pour automobile, industrie et électronique grand public

Options et intégration

• Configurations d'outils de collage personnalisées et tampons
• Interface pour automatisation d'usine et suivi du procédé
