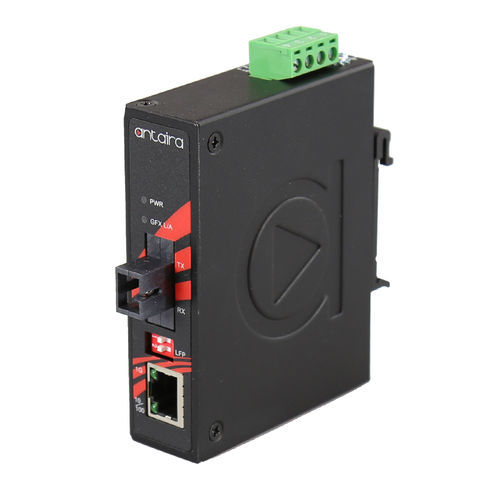

Convertisseur de vitesse IMC-C1000-WB-S1-T

médiade températurede puissance

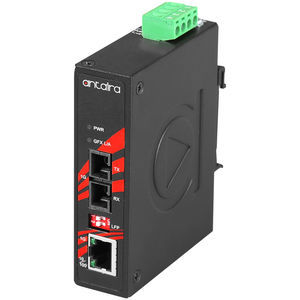

Présentation du produit La série IMC-C1000-WB-S1-T d'Antaira Technologies est un convertisseur de média Gigabit Ethernet-fibre compact, classé IP30, doté d'un port Ethernet 10/100/1000TX et d'une interface fibre fixe supportant les connecteurs ST ou SC en fonction du modèle. Certains modèles prennent en charge le multimode et le monomode pour supporter les applications avec une variété de distances de fibre. La série IMC-C1000-WB-S1-T intègre les fonctions "Link Fault Pass Through" (LFP) et "Far End Fault" (FEF), ainsi que des entrées d'alimentation redondantes de 12~48VDC avec protection contre l'inversion de polarité et le courant de surcharge. Cette série de produits est compatible avec les orientations rail DIN et montage mural et offre une plage de température de fonctionnement pour EOT : -40°C à 80°C.Caractéristiques1*10/100/1000Tx Gigabit Ethernet1*1000x SC/ST Connecteur (Multi / Single-Mode)Port RJ45 Support Fonction Auto MDI / MDI-XNégociation automatique Vitesse, Half / Full Duplex Architecture de commutation Stockage et RenvoiIntégrée Link Fault Pass Through (LFP)Intégrée Far End Fault (FEF)Prise en charge Jumbo Frame : 10k bytesConception d'alimentation redondante à large portéeEntrée d'alimentation redondante : 12~48VDCProtection contre l'inversion de la polarité d'alimentationProtection contre le courant de surchargeProtection IP30 sur rail DIN ou montage muralGarantie de 5 ansContenu de l'emballageCâble CC - 18 AWG avec prise CC 5,5x2,1mmIMC-C1000-WB-S1-Set de support de montage mural avec visAccessoires en optionDIN-RACK-2U : Adaptateur pour montage en rack 19" sur rail Din pour tous les produits pouvant être montés sur rail Din, hauteur 2UCaractéristiques techniquesTechnologie Normes IEEE : IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit FiberType de traitement : Store and ForwardProtocole : CSMA/CDF Contrôle de flux : Contrôle de flux : IEEE 802.3x contrôle de flux par contre-pressionPerformanceTaille de la table MAC : 8KJumbo Frame : 10K octetsTampon mémoire : 1MbitTransfert : 14,880pps pour le port Ethernet, 148,800pps pour le port Fast Ethernet, 1,488,000pps pour le port Gigabit EthernetInterface EthernetCompte des ports Ethernet : 1 port10/100/1000 BASE-T(X) : 1 × port RJ45 avec 10/100/1000T(X), vitesse de négociation automatique, mode Full/Half duplex, et connexion auto MDI/MDI-XInterface fibre optiqueCompte des ports fibre optique : 1 port1000 BASE-X Fibre : 1 ×1000 connecteur de type SC (WDM-B), monomode : 9/125um ou 10/125umLongueur d'onde : TX : 1550nm - RX : 1310nmDistance de transmission : 10 kmLink Loss Forward : LFP( Link Fault Pass Through)Autre interfaceInterrupteur DIP : Interrupteur DIP 1(ON) & Interrupteur DIP(OFF) : LFP (Link Fault Pass) Enable ; DIP-Switch 1(OFF) & DIP Switch(OFF) : LFP (Link Fault Pass) DisableLED Indicateur : Alimentation (PWR) : On / Off ; Port fibre (GFX) : Link / Act ; Port Ethernet : Link / ActCaractéristiques mécaniquesBoîtier : Métal, protection IP30Montage : Montage sur rail DIN, montage mural (en option)Dimensions (L × H × P) : 26 × 95 × 75 mmPoids : Unité : 0.595 lb ; Expédition : 0.86 lbAlimentation électriqueConnexion électrique : Bornier amovible à 4 contactsTension d'entrée : 12V-48V DC, entrée redondanteRedondance d'alimentation : OuiConsommation électrique du système : 2,2 WattsProtection contre les surcharges : PrésenteProtection contre l'inversion de polarité : PrésenteLimites environnementalesTempérature de fonctionnement : -40° à 80° C (-40° à 176° F)Température de stockage : -40° à 85° C (-40° à 185° F)Humidité relative ambiante : 5% à 95% sans condensationApprobations réglementairesCertifications : FCC, CEUL 61010-1 / UL 61010-2-201 : ✔EMI : FCC Part 15 Subpart B Class A, CE EN 55032 Class A, EN 61000-6-4 Class AEMS : CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field)Test de stabilité : Chute libre : IEC60068-2-32, Chocs : IEC 60068-2-27, Vibrations : IEC 60068-2-6Vert : Conformité RoHSGarantie : 5 ans
