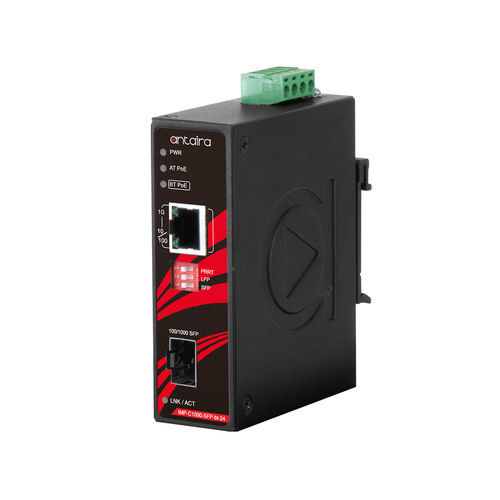

Convertisseur de protocole IMP-C1000-SFP-bt-24-T

de longueur d'ondede vitessemédia

Aperçu du produit Convertisseur de média compact industriel Gigabit IEEE 802.3bt Ethernet-vers-Fibre, 1*10/100/1000T RJ45 (90W/Port) vers 1*100/1000 Emplacement SFP; Entrée d'alimentation 12~55VDC, EOT: -40° à 75°C. Introduction La série IMP-C1000-SFP-bt-24 d'Antaira Technologies est un convertisseur de média Ethernet-vers-Fibre gigabit compact classé IP30, doté d'un port Ethernet 10/100/1000T qui prend en charge le PoE haute puissance IEEE 802.3bt fournissant jusqu'à 90 watts, et dispose d'un emplacement SFP à double débit 100/1000. Il est parfaitement conçu pour répondre aux applications industrielles nécessitant une extension de distance et des capacités de bande passante élevée. Ce petit facteur de forme est idéal pour économiser de l'espace dans les applications extérieures telles que l'automatisation des usines, la sécurité, le transport ITS, l'énergie/utilité, les usines de traitement des eaux usées, et tout autre environnement climatique extrême. La série IMP-C1000-SFP-bt-24 dispose d'une fonction intégrée de technologie de réinitialisation à distance PD (PRRT). La fonction PRRT permet à l'utilisateur de redémarrer à distance le convertisseur de média et de réinitialiser le dispositif alimenté connecté (PD). L'unité dispose également d'entrées d'alimentation redondantes 12~55VDC avec protection contre l'inversion de polarité et les surcharges de courant. Cette série de produits prend en charge les orientations montables sur rail DIN ainsi que murales et il existe deux modèles de plage de température de fonctionnement en STD: -10°C à 65°C et EOT: -40°C à 75°C. Caractéristiques - 1-Port 10/100/1000T RJ45 avec PoE conforme IEEE 802.3bt - 1-Port 100/1000X Emplacement SFP - Prise en charge de la fonction de passage de défaut de liaison (LFP) - Prise en charge de la fonction de technologie de réinitialisation à distance PD (PRRT) - Conception de boîtier métallique robuste IP30 - Entrée d'alimentation: 12~55VDC dans un bloc terminal à 4 broches - Montable sur rail DIN ou mural - Plage de température de fonctionnement: EOT: -40° à 75°C - Garantie de 5 ans Contenu de l'emballage - 1 - Guide d'installation rapide - 1 - IMP-C1000-SFP-bt-24-T - 1 - Ensemble de supports de montage mural avec vis - 1 - Câble DC - 18 AWG & prise DC 5.5x2.1mm Accessoires optionnels - SFP-100M-T: Transceiver SFP Fibre 100 Mbps, Multi-Mode 2km / LC / 1310nm, -40º~85ºC - SFP-100S20-T: Transceiver SFP Fibre 100 Mbps, Monomode 20km / LC / 1310nm, -40º~85ºC - SFP-M-T: Transceiver SFP Fibre 1 Gigabit, Multi Mode 550M / LC / 850nm, -40º~85ºC - SFP-S10-T: Transceiver SFP Fibre 1 Gigabit, Monomode 10km / LC / 1310nm, -40º~85ºC Spécifications techniques - Normes IEEE: IEEE 802.3 Ethernet 10BASE-T, IEEE 802.3u Ethernet rapide 100BASE-TX, IEEE 802.3ab Ethernet Gigabit 1000BASE-T, IEEE 802.3z Fibre Gigabit 1000BASE-X, IEEE 802.3af/at/bt Alimentation par Ethernet - Type de traitement: Stocker et transférer - Protocole: CSMA/CD - Contrôle de flux: Contrôle de flux IEEE 802.3x, contrôle de flux de contre-pression - Taille de la table MAC: 8K - Trame Jumbo: 10K octets - Mémoire tampon: 1Mbit - Taux de transfert: 14,880pps pour le port Ethernet, 148,800pps pour le port Ethernet rapide, 1,488,000pps pour le port Ethernet Gigabit - Nombre de ports Ethernet: 1 port - 10/100/1000 BASE-T(X): 1 × Port RJ45 avec 10/100/1000T avec PoE IEEE 802.3bt, vitesse de négociation automatique, mode duplex intégral/mi-duplex, et connexion auto MDI/MDI-X - Port PoE: 1 port (90W/port) - Affectation des broches PoE: V+, V+, V-, V-, pour les broches 1, 2, 3, 6 (End-span, Mode A) - Nombre de ports Fibre: 1 port - 100/1000 BASE-(F)X SFP: 1 port - Longueur d'onde: Se réfère aux modules SFP - Distance de transmission: Dépend des modules SFP - Transmission de perte de lien: LFP (Passage de défaut de lien) - Interrupteur DIP: Interrupteur DIP 1: Technologie de réinitialisation à distance PD (PRRT) Activer/Désactiver; Interrupteur DIP 2: LFP (Passage de défaut de lien) Activer/Désactiver; Interrupteur DIP 3: 100Mbps/1000Mbps - Indicateur LED: LED d'état d'alimentation, LED PoE activée IEEE802.3af/at, LED PoE activée IEEE 802.3bt; Ports Ethernet: Transmission de données On-Link/Flash; SFP: Lien/Actif - Boîtier: Métal, protection IP30 - Montage: Montage sur rail DIN, Montage mural (Optionnel) - Dimensions (L × H × P): 30 × 95 × 75 mm - Poids: Unité: 0.74 lb; Expédition: 0.97 lb - Connexion d'alimentation: Bloc terminal amovible à 4 contacts - Tension d'entrée: 12V–55V DC, Entrée redondante - Redondance d'alimentation: Oui - Consommation d'énergie du système: 3 Watts - Budget d'alimentation PoE max.: Max. 90 Watts - Protection contre les surcharges de courant: Présente - Protection contre l'inversion de polarité: Présente - Température de fonctionnement: -40° à 75° C (-40° à 167° F) - Température de stockage: -40° à 85° C (-40° à 185° F) - Humidité relative ambiante: 5% à 95% sans condensation - Certifications: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - EMI: FCC Partie 15 Sous-partie B Classe A, CE EN55032/EN 61000-6-4 Classe A - EMS: CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Champ magnétique) - Test de stabilité: Chute libre: IEC60068-2-32, Choc: IEC 60068-2-27, Vibration: IEC 60068-2-6 - Vert: Conforme RoHS - Garantie: 5 ans
