Convertisseur de protocole IMP-C100-M-T

de longueur d'ondede vitessemédia

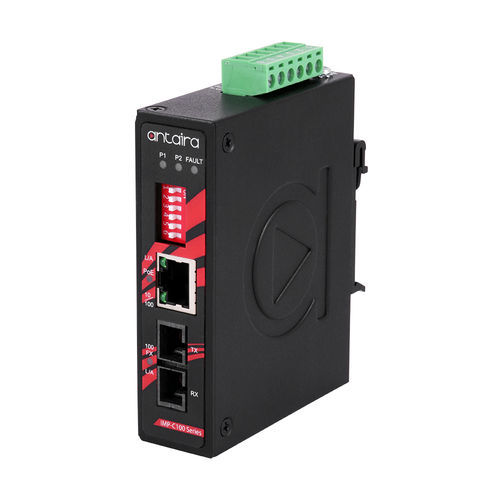

Aperçu du produit L'IMP-C100-M d'Antaira Technologies est un convertisseur de média Ethernet vers fibre optique compact, classé IP30, doté d'un port Ethernet 10/100TX prenant en charge le PoE haute puissance IEEE 802.3at (jusqu'à 30 watts) et d'une interface fibre fixe avec connecteur SC. Le modèle prend en charge le mode multi pour des applications avec une variété de distances et de types de fibre. Il est conçu pour des applications industrielles nécessitant une extension de distance en fibre optique tout en utilisant un espace minimal. L'IMP-C100-M dispose des fonctions intégrées "Link Fault Pass Through" (LFP) et "Far End Fault" (FEF), avec des entrées d'alimentation redondantes de 48 à 55VDC, une protection contre l'inversion de polarité et la surcharge de courant. Le modèle prend en charge les orientations montables sur rail DIN et murales et offre une plage de température de fonctionnement de -40°C à 80°C. Caractéristiques - 1× Ethernet rapide 10/100TX avec PoE+ conforme à la norme IEEE 802.3at - 1× 100FX SC (Multi-Mode) - Port RJ45 prenant en charge la fonction Auto MDI / MDI-X - Vitesse de négociation automatique, demi / plein duplex - Architecture de commutation Store-and-Forward - Link Fault Pass Through (LFP) intégré - Far End Fault (FEF) intégré - Conception d'alimentation redondante à large plage - Entrée d'alimentation redondante : 48~55VDC - Protection contre l'inversion de polarité - Protection contre la surcharge de courant - Montable sur rail DIN ou mural - Protection IP30 - Garantie de 5 ans Contenu de l'emballage - 1 - Câble DC –18 AWG & prise DC 5.5x2.1mm - 1 - IMP-C100-M-T - 1 - Guide d'installation rapide - 1 - Ensemble de supports de montage mural et vis Spécifications techniques - Normes IEEE : IEEE 802.3 Ethernet 10BASE-T, IEEE 802.3u Ethernet rapide 100BASE-TX, IEEE 802.3af/at Power Over Ethernet - Type de traitement : Store and Forward - Protocole : CSMA/CD - Contrôle de flux : Contrôle de flux par pression arrière IEEE 802.3x - Mémoire tampon : 128 kbits - Taux de transfert : 14,880pps pour le port Ethernet, 148,800pps pour le port Ethernet rapide - Nombre de ports Ethernet : 1 port - 10/100 BASE-T(X) : 1 × Port RJ45 avec 10/100TX, vitesse de négociation automatique, mode duplex complet/mi-duplex, et connexion auto MDI/MDI-X - Port PoE : 1 port (30W/port) - Affectation des broches PoE : V+, V+, V-, V-, pour les broches 1, 2, 3, 6 (End-span, Mode A) - Nombre de ports fibre : 1 port - Fibre 100 BASE-FX : 1 × connecteur de type SC 100FX ; Multi-mode : 50/125um ou 62.5/125um - Longueur d'onde : 1310nm - Distance de transmission : 2 km - Link Loss Forward : LFP (Link Fault Pass Through) - Interrupteur DIP : Interrupteur DIP 1 : LFP (Link Fault Pass) Activer/Désactiver ; Interrupteur DIP 2 : Mode convertisseur/Mode commutateur ; Interrupteur DIP 3 : Mode demi-duplex du port fibre/Mode demi-duplex ; Interrupteur DIP 4 : Désactivation/Activation de la négociation automatique du port cuivre ; Interrupteur DIP 5 : Port cuivre 10Mbps/100Mbps ; Interrupteur DIP 6 : Mode demi-duplex du port cuivre/Mode demi-duplex - Indicateur LED : Alimentation 1, Alimentation 2, Défaut : Allumé / Éteint ; Port fibre : Lien / Act ; Port Ethernet : Lien / Act ; PoE : Allumé-connecté aux appareils PD - Boîtier : Métal, protection IP30 - Montage : Montage sur rail DIN, Montage mural (Optionnel) - Dimensions (L × H × P) : 26 × 95 × 75 mm - Poids : Unité : 0.661 lb ; Expédition : 0.903 lb - Connexion d'alimentation : Bloc terminal amovible à 6 contacts - Tension d'entrée : 48V–55V DC, Entrée redondante - Redondance d'alimentation : Oui - Sortie relais : 24V DC, 1A résistif - Consommation d'énergie du système : 2.4 Watts - Budget de puissance PoE max. : Max. 30 Watts - Protection contre la surcharge de courant : Présente - Protection contre l'inversion de polarité : Présente - Température de fonctionnement : -40° à 80° C (-40° à 176° F) - Température de stockage : -40° à 85° C (-40° à 185° F) - Humidité relative ambiante : 5% à 95% sans condensation - Certifications : FCC, CE, UL 61010-1 / UL 61010-2-201 - EMI : FCC Part 15 Subpart B Class A, CE EN 55032 Class A, EN 61000-6-4 Class A - EMS : CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Champ magnétique) - Tests de stabilité : Chute libre : IEC60068-2-32, Choc : IEC 60068-2-27, Vibration : IEC 60068-2-6 - Écologique : Conforme RoHS - Garantie : 5 ans
