Convertisseur de protocole IMP-C100-S3-T

de longueur d'ondede vitessemédia

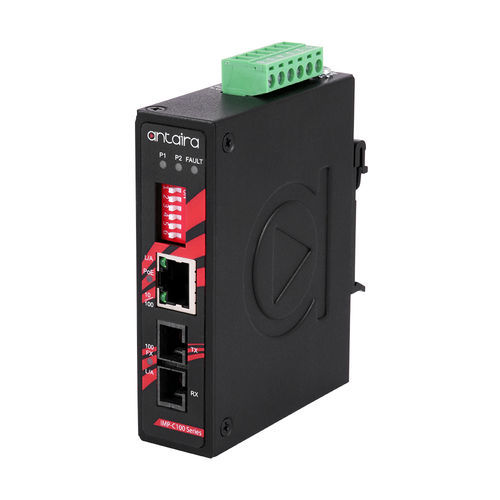

Aperçu du Produit L'IMP-C100-S3-T d'Antaira Technologies est un convertisseur de média Ethernet-vers-fibre compact, classé IP30, doté d'un port Ethernet 10/100TX prenant en charge le PoE haute puissance IEEE 802.3at (jusqu'à 30 watts), et d'une interface fibre fixe prenant en charge le connecteur SC (Monomode 30 km). Conçu pour les applications industrielles nécessitant une extension de distance en fibre optique dans un espace minimal. Caractéristiques Clés - 1 x Ethernet Rapide 10/100TX avec PoE+ conforme IEEE 802.3at - 1 x Connecteur SC 100FX (Monomode 30 km) - Port RJ45 prenant en charge la fonction Auto MDI / MDI-X - Vitesse de Négociation Automatique, Demi / Plein Duplex - Architecture de Commutation Store-and-Forward - Passage de Défaut de Lien Intégré (LFP) - Défaut de Fin de Ligne Intégré (FEF) - Conception d'Alimentation Redondante à Large Plage - Entrée d'Alimentation Redondante : 48~55VDC - Protection Contre l'Inversion de Polarité - Protection Contre les Surcharges de Courant - Montage sur Rail DIN ou Mural - Protection IP30 - Garantie de 5 Ans Contenu de l'Emballage - 1 x Câble DC –18 AWG & prise DC 5.5x2.1mm - 1 x IMP-C100-S3-T - 1 x Guide d'Installation Rapide - 1 x Ensemble de supports de montage mural et vis Spécifications Techniques - Normes IEEE : IEEE 802.3 Ethernet 10BASE-T, IEEE 802.3u Ethernet Rapide 100BASE-TX, IEEE 802.3af/at Alimentation par Ethernet - Type de Traitement : Store and Forward - Protocole : CSMA/CD - Contrôle de Flux : Contrôle de flux par pression arrière IEEE 802.3x - Mémoire Tampon : 128 kbits - Taux de Transfert : 14,880pps pour le Port Ethernet, 148,800pps pour le Port Ethernet Rapide - Port Ethernet : 1 x Port RJ45 avec 10/100TX, vitesse de négociation automatique, mode Duplex Complet/Demi, et connexion auto MDI/MDI-X - Port PoE : 1 port (30W/port), Affectation des Broches : V+, V+, V-, V-, pour les broches 1, 2, 3, 6 (End-span, Mode A) - Port Fibre : 1 x connecteur de type SC 100FX, Monomode : 9/125um ou 10/125um, Longueur d'Onde : 1310nm, Distance de Transmission : 30 km, LFP (Passage de Défaut de Lien) - Interrupteur DIP : 6 interrupteurs pour LFP, Mode Convertisseur/Commutateur, Réglages Duplex et Vitesse des Ports Fibre/Cuivre - Indicateurs LED : Alimentation 1, Alimentation 2, Défaut, Lien/Act Port Fibre, Lien/Act Port Ethernet, PoE - Boîtier : Métal, protection IP30 - Montage : Montage sur Rail DIN, Montage mural (Optionnel) - Dimensions : 26 × 95 × 75 mm - Poids : Unité : 0.661 lb, Expédition : 0.903 lb - Connexion d'Alimentation : Bloc terminal amovible à 6 contacts - Tension d'Entrée : 48V–55V DC, Entrée Redondante - Redondance d'Alimentation : Oui - Sortie Relais : 24V DC, 1A résistif - Consommation d'Énergie du Système : 2.4 Watts - Budget de Puissance PoE Max. : Max. 30 Watts - Protection Contre les Surcharges de Courant : Présente - Protection Contre l'Inversion de Polarité : Présente - Température de Fonctionnement : -40° à 80° C (-40° à 176° F) - Température de Stockage : -40° à 85° C (-40° à 185° F) - Humidité Relative Ambiante : 5% à 95% sans condensation - Certifications : FCC, CE, UL 61010-1 / UL 61010-2-201 - EMI : FCC Part 15 Subpart B Class A, CE EN 55032 Class A, EN 61000-6-4 Class A - EMS : CE EN 55024, EN 61000-6-2, IEC61000-4-2/3/4/5/6/8 - Tests de Stabilité : Chute Libre : IEC60068-2-32, Choc : IEC 60068-2-27, Vibration : IEC 60068-2-6 - Écologique : Conforme RoHS - Garantie : 5 ans
