Prolongateur Ethernet LEP-401M-KIT

industrielPoE

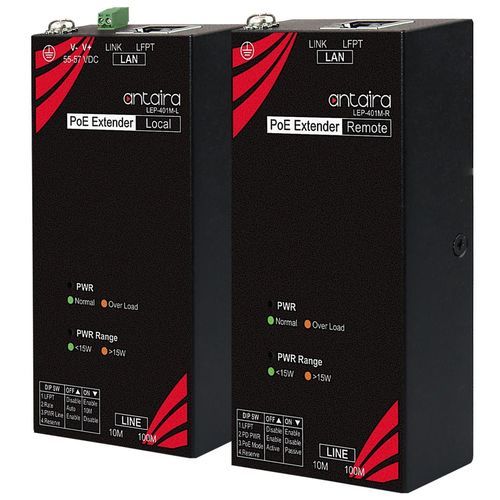

Présentation du produitExtension Ethernet IP30 industrielle, 800 mètres 10/100Mbps Ethernet PoE Extender (local et distant)IntroductionLe LEP-401M-KIT d'Antaira Technologies contient le LEP-401M-L et le LEP-401M-R. Le premier est un émetteur-récepteur longue portée avec un port Ethernet et un port d'injecteur PoE Long Reach. Le premier est un émetteur-récepteur longue portée doté d'un port Ethernet et d'un port d'injection PoE Long Reach, et le second est un récepteur longue portée doté d'un port PoE Long Reach Extender et d'un port PoE PSE Ethernet.LEP-401M-KIT dépasse largement la limite de distance de 100 mètres du câble RJ45. Jusqu'à 800 mètres, les données et l'alimentation peuvent être transmises simultanément sur le câble UTP. Ce kit est entièrement conforme aux normes IEEE 802.3, 802.3u, 802.3af/at. L'état de fonctionnement peut être contrôlé localement grâce à un ensemble de LED de diagnostic situées sur les panneaux avant et arrière.CaractéristiquesPrise en charge de la sortie PoE standard IEEE 802.3af/at (extrémité distante)Prise en charge du croisement automatique MDI/MDI-XPrise en charge de la négociation automatiqueEntrée d'alimentation CC (55~57V) (extrémité locale)Prise en charge de la configuration des modes automatique et manuel pour le port EthernetProtection IP30Montable au murTempérature de fonctionnement : -40°C à 75°CGarantie de 5 ansContenu de l'emballageLEP-401M-L : Bornier à deux broches et jeu de supports de montage mural avec visLEP-401M-R : Jeu de supports de montage mural avec visCaractéristiques techniquesTechnologie Normes IEEE : IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3af/at Power over EthernetType de traitement : Store and ForwardProtocole : CSMA/CDF Contrôle de flux : Contrôle de flux : IEEE 802.3x contrôle de flux à contre-pressionPerformanceDébit de transfert : 14,880pps pour Ethernet, 148,800pps pour Fast EthernetInterface EthernetCompte des ports Ethernet : LEP-401M-L : 1 port10/100 BASE-T(X) : LEP-401M-L : 1 port pour le LAN, 1 port pour l'extension de distance ; LEP-401M-R : 1 port pour le LAN (PoE/PSE), 1 port pour l'extension de distancePort PoE : LEP-401M-R : 1 port PSE (30W/port)Affectation des broches PoE : V+, V+, V-, V-, pour les broches 1, 2, 3, 6Autre interfaceInterrupteur DIP : LEP-401M-L : DIP 1 : LFPT Off/On ; DIP 2 : Rate Auto/10M ; DIP 3 : PWR Line Enable/Disable ; DIP 4 : ReservedLEP-401M-R : DIP 1 : LFPT Off/On ; DIP 2 : PD PWR Enable/Disable ; DIP 3 : PoE Mode Active/Passive ; DIP 4 : ReservedLED Indicator:LEP-401M-L : Alimentation (vert) ; plage de puissance de livraison 15 W (vert) ; LFPT (ambre) ; lien LAN actif (vert), vitesse de ligne/lien actif 10 M (ambre), 100 M (vert)LEP-401M-R : Alimentation (vert) ; plage de puissance PoE pour PD 15W (vert) ; LFPT (ambre) ; lien LAN actif (vert) ; vitesse de ligne/lien actif 10M (ambre), 100M (vert)Caractéristiques mécaniquesBoîtier : Métal, protection IP30Montage : Montage muralDimensions (L × H × P) : 52 x 25 x 102,5 mmPoids : Unité : 0.38 lb ; Expédition : 0.75 lbConditions d'alimentationConnexion à l'alimentation : bornier amovible à 2 contactsTension d'entrée : 55~57VDConsommation électrique du système : LEP-401M-L : Consommation d'énergie du système : LEP-401M-L : budget d'alimentation PoE max. PoE Power Budget : 30WS Protection contre les surtensions : protection contre les surtensions 4KV pour UTPVoltage de sortie : PoE 30WLimites environnementalesTempérature de fonctionnement : -40° à 75° C (-40° à 167° F)Température de stockage : -40° à 85° C (-40° à 185° F)Humidité relative ambiante : 5% à 95% sans condensationApprobations réglementairesCertifications : FCC, CEEMI : FCC Part 15 Subpart B Class A, CE EN55032, EN55035EMS : EN 61000-4-2:2009, EN IEC 61000-4-3:2020, EN 61000-4-4:2012, EN 61000-4-5:2014/A1:2017, EN 61000-4-6:2014/AC:2015, EN 61000-4-8:2010Vert : Conforme à la directive RoHSGarantie : 5 ans
