Convertisseur de protocole IMP-C1000-SFP-T

de vitessemédia gigabitde température

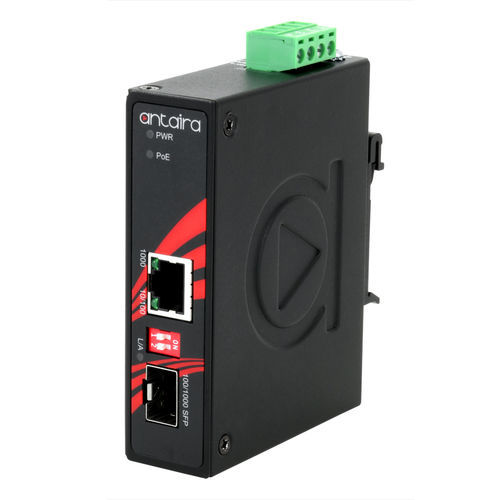

Aperçu du produit La série IMP-C1000-SFP d'Antaira Technologies est un convertisseur de média Ethernet vers fibre optique gigabit compact, classé IP-30, doté d'un port Ethernet 10/100/1000TX prenant en charge le PoE haute puissance IEEE 802.3at (jusqu'à 30 watts) et d'un emplacement SFP à double débit 100/1000. Conçu pour les applications industrielles nécessitant une extension de distance et une bande passante élevée, son format compact est idéal pour une utilisation en extérieur dans l'automatisation des usines, la sécurité, le transport ITS, l'énergie/utilité, les usines de traitement de l'eau/eaux usées et d'autres environnements extrêmes. La série IMP-C1000-SFP comprend des fonctions intégrées de "Link Fault Pass Through" (LFP) et de "Far End Fault" (FEF), des entrées d'alimentation redondantes de 48 à 55 VDC avec protection contre l'inversion de polarité et les surcharges de courant. Elle prend en charge le montage sur rail DIN et mural, avec deux modèles de température de fonctionnement : STD : -10°C à 70°C et EOT : -40°C à 80°C. Caractéristiques - Design compact de qualité industrielle - Convertisseur de média UTP vers fibre - Fonction d'injecteur PoE intégré à 1 port - Port RJ-45 prenant en charge la fonction Auto MDI/MDI-X - Vitesse de négociation automatique, demi/plein duplex - Architecture de commutation Store-and-Forward - Fonctionnalités intégrées de Link Fault Pass Through (LFP) et Far End Fault (FEF) - Prise en charge des trames Jumbo : 10k octets - Conception d'alimentation redondante à large plage - Entrée d'alimentation redondante : 48~55VDC - Modèle de température de fonctionnement étendue disponible (-40°C à 80°C) - Protection contre l'inversion de polarité - Protection contre les surcharges de courant - Montage sur rail DIN ou mural - Protection IP30 - Garantie de 5 ans Contenu de l'emballage - IMP-C1000-SFP - Guide d'installation rapide - 1 × Convertisseur de média gigabit industriel IMP-C1000-SFP - 1 × Ensemble de supports de montage mural avec vis - 1 × Câble DC –18 AWG & prise DC 5.5x2.1mm Accessoires optionnels - SFP-100M-T : Transceiver SFP fibre 100 Mbps, Multi-Mode 2km / LC / 1310nm, -40º~85ºC - SFP-100S20-T : Transceiver SFP fibre 100 Mbps, Single-Mode 20km / LC / 1310nm, -40º~85ºC - SFP-M-T : Transceiver SFP fibre 1 Gigabit, Multi Mode 550M / LC / 850nm, -40º~85ºC - SFP-S10-T : Transceiver SFP fibre 1 Gigabit, Single-Mode 10km / LC / 1310nm, -40º~85ºC Spécifications techniques - Normes IEEE : IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Fast Ethernet 100Base-TX, IEEE 802.3ab Gigabit Ethernet 1000Base-T, IEEE 802.3z Fibre Gigabit 1000Base-X, IEEE 802.3af/at Power over Ethernet - Type de traitement : Store and Forward - Protocole : CSMA/CD - Contrôle de flux : Contrôle de flux par pression arrière IEEE 802.3x - Taille de la table MAC : 8K - Trame Jumbo : 10K octets - Mémoire tampon : 1Mbit - Taux de transfert : 14,880pps pour le port Ethernet, 148,800pps pour le port Fast Ethernet, 1,488,000pps pour le port Gigabit Ethernet - Port Ethernet : 1 × Port RJ45 avec 10/100/1000TX avec PoE+, vitesse de négociation automatique, mode duplex intégral/partiel, et connexion auto MDI/MDI-X - Port PoE : 1 port (30W/port) - Affectation des broches PoE : V+, V+, V-, V-, pour les broches 1, 2, 3, 6 (End-span, Mode A) - Port Fibre : 1 port 100/1000 BASE-(F)X SFP (dépend du module SFP) - Transmission de perte de lien : LFP (Link Fault Pass Through) - Interrupteur DIP : Interrupteur DIP 1 : LFP Activer/Désactiver ; Interrupteur DIP 2 : SFP 100Mbps/1000Mbps - Indicateur LED : Unité : PWR, PoE ; TX : Link/Act/Speed ; Fibre : Link/Act/Speed - Boîtier : Métal, protection IP30 - Montage : Montage sur rail DIN, Montage mural (Optionnel) - Dimensions (L × H × P) : 26 × 95 × 75 mm - Poids : Unité : 0.55 lb ; Expédition : 0.99 lb - Connexion d'alimentation : Bloc terminal amovible à 4 contacts - Tension d'entrée : 48V–55V DC, Entrée redondante - Redondance d'alimentation : Oui - Consommation d'énergie du système : 3 Watts - Budget de puissance PoE max. : Max. 30 Watts - Protection contre les surcharges de courant : Présente - Protection contre l'inversion de polarité : Présente - Température de fonctionnement : -40° à 80° C (-40° à 176° F) - Température de stockage : -40° à 85° C (-40° à 185° F) - Humidité relative ambiante : 5% à 95% sans condensation - Certifications : FCC, CE, UL 61010-1 / UL 61010-2-201 - EMI : FCC Part 15 Subpart B Class A, EN 61000-6-4 Class A - EMS : EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Champ magnétique) - Tests de stabilité : Chute libre : IEC60068-2-32, Choc : IEC 60068-2-27, Vibration : IEC 60068-2-6 - Écologique : Conforme RoHS - Garantie : 5 ans
