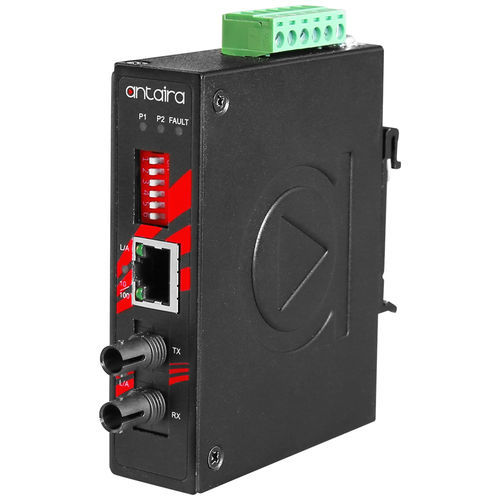

Convertisseur de vitesse IMP-C100-ST-S3-T

médiade températurede pression

Présentation du produit L'IMP-C100-ST-S3-T d'Antaira Technologies est un convertisseur de média Ethernet-fibre compact, classé IP30, doté d'un port Ethernet 10/100TX qui prend en charge le PoE haute puissance IEEE 802.3at (jusqu'à 30 watts), et d'une interface fibre optique fixe prenant en charge les connecteurs ST.Ce modèle prend en charge le monomode et est conçu pour les applications industrielles nécessitant une extension de la distance en fibre optique tout en utilisant un espace minimal. Il dispose des fonctions intégrées "Link Fault Pass Through" (LFP) et "Far End Fault" (FEF), avec des entrées d'alimentation redondantes de 48~55VDC, une polarité inversée et une protection contre les courants de surcharge. Le modèle est compatible avec les orientations rail DIN et montage mural et offre une plage de température de fonctionnement de -40° ~ 80°C.Caractéristiques1× 10/100TX Fast Ethernet avec PoE compatible IEEE 802.3at+1× 100FX ST Connector (Single-Mode)RJ45 Port supporte Auto MDI / MDI-X FunctionAuto Negotiation Speed, Half / Full DuplexStore-and-Forward Switching ArchitectureBuilt-in Link Fault Pass Through (LFP)Built-in Far End Fault (FEF)Wide-Range Redundant Power DesignIntroduction d'alimentation redondante : 48~55VDCProtection contre l'inversion de la polarité d'alimentationProtection contre le courant de surchargeProtection IP30 montable sur rail DIN ou au murGarantie de 5 ansContenu de l'emballage1 - Câble DC -18 AWG & jack DC 5.5x2.1mm1 - IMP-C100-ST-S3-T1 - Guide d'installation rapide1 - Jeu de supports de montage mural et de visCaractéristiques techniquesNormes IEEE : IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3af/at Power Over EthernetType de traitement : Store and ForwardProtocole : CSMA/CDF Contrôle de flux : Contrôle de flux : IEEE 802.3x contrôle de flux par contre-pressionTampon mémoire : 128 kbitsTransfert : 14,880pps pour le port Ethernet, 148,800pps pour le port Fast EthernetCompte des ports Ethernet : 1 port10/100 BASE-T(X) : 1 × port RJ45 avec 10/100TX, vitesse de négociation automatique, mode Full/Half duplex, et connexion MDI/MDI-X automatiquePort PoE : 1 port (30W/port)Affectation des broches PoE : V+, V+, V-, V-, pour les broches 1, 2, 3, 6 (End-span, Mode A)Nombre de ports fibre : 1 port100 BASE-FX Fibre : 1 × 100FX ST type connector, Single-mode : 9/125um ou 10/125umLongueur d'onde : 1310nmDistance de transmission : 30 kmLien Loss Forward : LFP (Link Fault Pass Through)Commutateur DIP : DIP-Switch 1 : LFP Enable/Disable ; DIP-Switch 2 : Converter Mode/Switch Mode ; DIP-Switch 3 : Fiber Port Half-Duplex Mode ; DIP-Switch 4 : Copper Port Auto-negotiation Disable/Enable ; DIP-Switch 5 : Port cuivre 10Mbps/100Mbps ; Interrupteur DIP 6 : Mode Half-Duplex du port cuivreVoyant DEL : Alimentation 1, Alimentation 2, Défaut : On/Off ; Port fibre : Lien/Act ; Port Ethernet : Lien/Act ; PoE : On-connecté aux dispositifs PDBoîtier : Métal, protection IP30Montage : Montage sur rail DIN, montage mural (en option)Dimensions (L × H × P) : 26 × 95 × 75 mmPoids : Unité : 0.661 lb ; Expédition : 0.903 lbConnexion électrique : Bornier amovible à 6 contactsTension d'entrée : 48V-55V DC, entrée redondanteRedondance d'alimentation : OuiSortie relais : 24V DC, 1A résistifConsommation électrique du système : 2.4 WattsMax. Budget de puissance PoE : Max. 30 WattsProtection contre les surcharges : PrésenteProtection contre l'inversion de polarité : PrésenteTempérature de fonctionnement : -40° à 80° C (-40° à 176° F)Température de stockage : -40° à 85° C (-40° à 185° F)Humidité relative ambiante : 5% à 95% sans condensationCertifications : FCC, CE, UL 61010-1 / UL 61010-2-201EMI : FCC Part 15 Subpart B Class A, CE EN 55032 Class A, EN 61000-6-4 Class AEMS : CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field)Test de stabilité : Chute libre : IEC60068-2-32, Chocs : IEC 60068-2-27, Vibrations : IEC 60068-2-6Vert : Conformité RoHSGarantie : 5 ans
