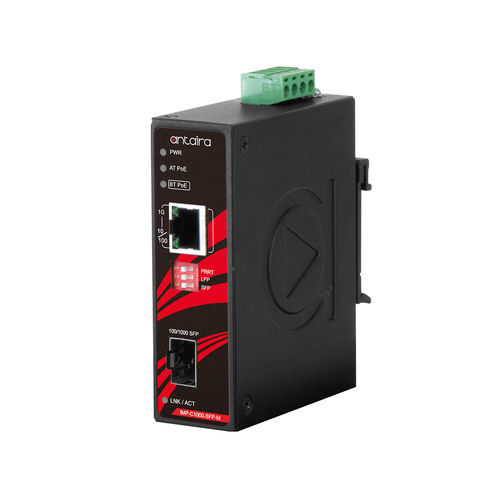

Convertisseur de vitesse IMP-C1000-SFP-bt-T

médiade températurede puissance

Présentation du produit La série IMP-C1000-SFP-bt d'Antaira Technologies est un convertisseur de média Gigabit Ethernet vers fibre optique compact, classé IP30, doté d'un port Ethernet 10/100/1000T qui supporte le PoE IEEE 802.3bt haute puissance fournissant jusqu'à 90 watts, et d'un emplacement SFP à double débit 100/1000. Il est parfaitement conçu pour répondre aux applications industrielles qui nécessitent une extension de la distance et des capacités de bande passante élevée. Ce petit format est idéal pour économiser de l'espace dans les applications extérieures telles que l'automatisation des usines, la sécurité, le transport ITS, l'électricité/les services publics, les stations d'épuration des eaux usées et tout autre environnement climatique extrême. La fonction PRRT permet à l'utilisateur de redémarrer à distance le convertisseur de média et de réinitialiser l'appareil alimenté connecté. L'unité dispose également d'entrées d'alimentation redondantes de 48~55VDC avec protection contre l'inversion de polarité et le courant de surcharge. Cette série de produits est compatible avec les orientations rail DIN et montage mural et il existe deux modèles de plage de température de fonctionnement : STD : -10°C à 65°C et EOT : -40°C à 75°C.Caractéristiques1-Port 10/100/1000T RJ45 avec PoE compatible IEEE 802.3bt1-Port 100/1000X SFP SlotFonctionLink Fault Pass-Through (LFP) Prise en charge de la plage de température de fonctionnement : EOT : -40° à 75°CGarantie de 5 ansContenu de l'emballage1 - Guide d'installation rapide1 - IMP-C1000-SFP-bt-T1 - Support de montage mural avec vis1 - Câble DC - 18 AWG & jack DC 5.5x2.1mmAccessoires en optionSFP-100M-T : Émetteur-récepteur SFP 100 Mbps, Multi-Mode 2km / LC / 1310nm, -40º~85ºCSFP-100S20-T : Émetteur-récepteur SFP 100 Mbps, Mono-Mode 20km / LC / 1310nm, -40º~85ºCSFP-M-T : 1 Gigabit Fiber SFP Transceiver, Multi Mode 550M / LC / 850nm, -40º~85ºCSFP-S10-T : 1 Gigabit Fiber SFP Transceiver, Single-Mode 10km / LC / 1310nm, -40º~85ºCTechnical SpecificationsIEEE Standards : IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3z 1000BASE-X Gigabit Fiber, IEEE 802.3af/at/bt Power over EthernetType de traitement : Store and ForwardProtocole : CSMA/CDF Contrôle de flux : Contrôle de flux : IEEE 802.3x, contrôle de flux par contre-pressionTaille de la table MAC : 8KJumbo Frame : 10K octetsTampon mémoire : 1MbitTransfert : 14,880pps pour le port Ethernet, 148,800pps pour le port Fast Ethernet, 1,488,000pps pour le port Gigabit EthernetCompte des ports Ethernet : 1 port10/100/1000 BASE-T(X) : 1 × port RJ45 avec 10/100/1000T avec IEEE 802.3bt PoE, vitesse de négociation automatique, mode Full/Half duplex, et connexion auto MDI/MDI-XPort PoE : 1 port (90W/port)Affectation des broches PoE : V+, V+, V-, V-, pour les broches 1, 2, 3, 6 (End-span, Mode A)Nombre de ports fibre : 1 port100/1000 BASE-(F)X SFP : 1 portLongueur d'onde : Se réfère aux modules SFPDistance de transmission : Distance de transmission : dépend des modules SFPLien Loss Forward : LFP (Link Fault Pass Through)Commutateur DIP : Commutateur DIP 1 : Activation/désactivation de la technologie de réinitialisation à distance du DP (PRRT) ; Commutateur DIP 2 : Activation/désactivation du LFP (Link Fault Pass) ; Commutateur DIP 3 : 100Mbps/1000MbpsIndicateur LED : DEL d'état de l'alimentation, DEL PoE IEEE802.3af/at, DEL PoE IEEE 802.3bt, Ports Ethernet : Transmission des données On-Link/Flash, SFP : Link/ActiveBoîtier : Métal, protection IP30Montage : Montage sur rail DIN, montage mural (en option)Dimensions (L × H × P) : 30 × 95 × 75 mmPoids : Unité : 0.59 lb ; Expédition : 0.81 lbConnexion à l'alimentation : Bornier amovible à 4 contactsTension d'entrée : 48V-55V DC, entrée redondanteRedondance d'alimentation : OuiConsommation électrique du système : 3 WattsBudget d'alimentation PoE max. PoE Power Budget : Max. 90 WattsProtection contre les surcharges : PrésenteProtection contre l'inversion de polarité : PrésenteTempérature de fonctionnement : -40° à 75° C (-40° à 167° F)Température de stockage : -40° à 85° C (-40° à 185° F)Humidité relative ambiante : 5% à 95% sans condensationCertifications : FCC, CEUL 61010-1 / UL 61010-2-201 : ✔EMI : FCC Part 15 Subpart B Class A, CE EN55032/EN 61000-6-4 Class AEMS : CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field)Test de stabilité : Chute libre : IEC60068-2-32, Chocs : IEC 60068-2-27, Vibrations : IEC 60068-2-6Vert : Conformité RoHSGarantie : 5 ans
