Convertisseur de vitesse IMP-C100-ST-S3

médiade températurede puissance

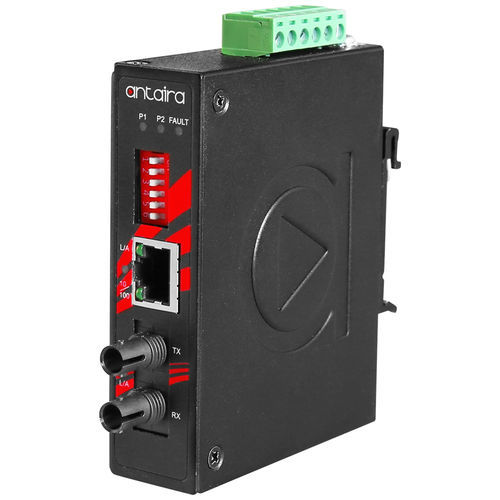

Présentation du produit L'IMP-C100-ST-S3 d'Antaira Technologies est un convertisseur de média Ethernet-fibre compact, classé IP30, doté d'un port Ethernet 10/100TX qui prend en charge le PoE haute puissance IEEE 802.3at (jusqu'à 30 watts) et d'une interface fibre optique fixe prenant en charge les connecteurs ST.IMP-C100-ST-S3 comprend les fonctions intégrées "Link Fault Pass Through" (LFP) et "Far End Fault" (FEF), des entrées d'alimentation redondantes de 48~55VDC avec protection contre l'inversion de polarité et le courant de surcharge. Il est compatible avec les orientations rail DIN et montage mural et fonctionne dans une plage de température de -10°C à 70°C.Caractéristiques1 x 10/100TX Fast Ethernet avec PoE compatible IEEE 802.3at+1 x 100FX ST Connector (Single-Mode)RJ45 Port supporte Auto MDI / MDI-X FunctionAuto Negotiation Speed, Half / Full DuplexStore-and-Forward Switching ArchitectureBuilt-in Link Fault Pass Through (LFP)Built-in Far End Fault (FEF)Wide-Range Redundant Power DesignEntrée d'alimentation redondante redondante : 48~55VDCProtection contre l'inversion de la polarité d'alimentationProtection contre le courant de surchargeProtection IP30 montable sur rail DIN ou au murGarantie de 5 ansContenu de l'emballage1 - Câble DC -18 AWG & jack DC 5.5x2.1mm1 - IMP-C100-ST-S31 - Guide d'installation rapide1 - Jeu de supports de montage mural et de visCaractéristiques techniquesNormes IEEE : IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3af/at Power Over EthernetType de traitement : Store and ForwardProtocole : CSMA/CDF Contrôle de flux : Contrôle de flux : IEEE 802.3x contrôle de flux par contre-pressionTampon mémoire : 128 kbitsTransfert : 14,880pps pour le port Ethernet, 148,800pps pour le port Fast EthernetCompte des ports Ethernet : 1 port10/100 BASE-T(X) : 1 × port RJ45 avec 10/100TX, vitesse de négociation automatique, mode Full/Half duplex, et connexion MDI/MDI-X automatiquePort PoE : 1 port (30W/port)Affectation des broches PoE : V+, V+, V-, V-, pour les broches 1, 2, 3, 6 (End-span, Mode A)Nombre de ports fibre : 1 port100 BASE-FX Fibre : 1 × 100FX ST type connector ; Single-mode : 9/125um ou 10/125umLongueur d'onde : 1310nmDistance de transmission : 30 kmLien Loss Forward : LFP (Link Fault Pass Through)Commutateur DIP : Interrupteur DIP 1 : LFP (Link Fault Pass) Enable/DisableInterrupteur DIP 2 : Converter Mode/ Switch ModeInterrupteur DIP 3 : Fiber Port Half-Duplex Mode/ Half-Duplex ModeInterrupteur DIP 4 : Copper Port Auto-negotiation Disable/ EnableInterrupteur DIP 5 : Port cuivre 10Mbps/100MbpsInterrupteur DIP 6 : Port cuivre Mode Half-Duplex/ Mode Half-DuplexIndicateur LED : Alimentation 1, Alimentation 2, Défaut : On / Off ; Fiber Port : Link / Act ; Ethernet Port : Link / Act ; PoE : On-connecté aux dispositifs PDBoîtier : Métal, protection IP30Montage : Montage sur rail DIN, montage mural (en option)Dimensions (L × H × P) : 26 × 95 × 75 mmPoids : Unité : 0.661 lb ; Expédition : 0.903 lbConnexion électrique : Bornier amovible à 6 contactsTension d'entrée : 48V-55V DC, entrée redondanteRedondance d'alimentation : OuiSortie relais : 24V DC, 1A résistifConsommation électrique du système : 2.4 WattsMax. Budget de puissance PoE : Max. 30 WattsProtection contre les surcharges : PrésenteProtection contre l'inversion de polarité : PrésenteTempérature de fonctionnement : -10° à 70° C (14° à 158° F)Température de stockage : -40° à 85° C (-40° à 185° F)Humidité relative ambiante : 5% à 95% sans condensationCertifications : FCC, CEUL 61010-1 / UL 61010-2-201 : ✔EMI : FCC Part 15 Subpart B Class A, CE EN 55032 Class A, EN 61000-6-4 Class AEMS : CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field)Test de stabilité : Chute libre : IEC60068-2-32, Chocs : IEC 60068-2-27, Vibrations : IEC 60068-2-6Vert : Conformité RoHSGarantie : 5 ans
