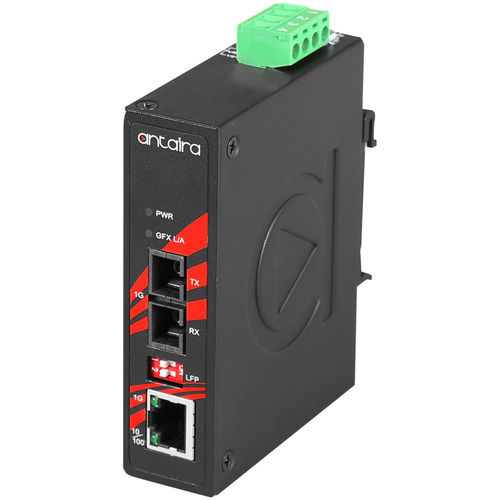

Convertisseur de protocole IMC-C1000-M

de longueur d'ondede vitessemédia

Aperçu du produit La série IMC-C1000-M d'Antaira Technologies est un convertisseur de média Ethernet vers fibre optique gigabit compact, classé IP30, doté d'un port Ethernet 10/100/1000TX et d'une interface fibre fixe prenant en charge les connecteurs ST ou SC selon le modèle. Il existe des modèles qui prennent en charge le multi-mode et le mono-mode pour répondre aux applications avec une variété de distances de fibre. Il est parfaitement conçu pour répondre aux applications industrielles nécessitant une extension de distance et des capacités de bande passante élevée. La série IMC-C1000-M dispose d'une fonction intégrée de "Link Fault Pass Through" (LFP) et de "Far End Fault" (FEF) avec des entrées d'alimentation redondantes de 12 à 48 VDC avec protection contre l'inversion de polarité et les surcharges de courant. Cette série de produits prend en charge les orientations montables sur rail DIN ainsi que murales et offre des modèles de plage de température de fonctionnement en STD : -10°C à 70°C. Caractéristiques - 1*10/100/1000Tx Ethernet Gigabit - 1*1000x Connecteur SC/ST (Multi / Mono-Mode) - Port RJ45 avec fonction Auto MDI / MDI-X - Vitesse de négociation automatique, demi / plein duplex - Architecture de commutation Store-and-Forward - Link Fault Pass Through (LFP) intégré - Far End Fault (FEF) intégré - Prise en charge des trames Jumbo : 10k octets - Conception d'alimentation redondante à large plage - Entrée d'alimentation redondante : 12~48VDC - Protection contre l'inversion de polarité - Protection contre les surcharges de courant - Montable sur rail DIN ou mural - Protection IP30 - Garantie de 5 ans Contenu de l'emballage - Câble DC - 18 AWG avec prise DC 5.5x2.1mm - IMC-C1000-M - Ensemble de supports de montage mural avec vis Accessoires optionnels - DIN-RACK-2U : Adaptateur de montage en rack 19" pour tous les produits montables sur rail DIN, hauteur 2U Spécifications techniques Technologie - Normes IEEE : IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Ethernet rapide 100Base-TX, IEEE 802.3ab Ethernet gigabit 1000Base-T, IEEE 802.3z Fibre gigabit 1000Base-X - Type de traitement : Store and Forward - Protocole : CSMA/CD - Contrôle de flux : Contrôle de flux par pression arrière IEEE 802.3x Performance - Taille de la table MAC : 8K - Trame Jumbo : 10K octets - Mémoire tampon : 1Mbit - Taux de transfert : 14,880pps pour le port Ethernet, 148,800pps pour le port Ethernet rapide, 1,488,000pps pour le port Ethernet gigabit Interface Ethernet - Nombre de ports Ethernet : 1 port - 10/100/1000 BASE-T(X) : 1 × Port RJ45 avec 10/100/1000T(X), vitesse de négociation automatique, mode duplex complet/demi et connexion auto MDI/MDI-X Interface Fibre - Nombre de ports fibre : 1 port - Fibre 1000 BASE-X : 1 × connecteur de type SC 1000 - Multi-mode : 50/125um ou 62.5/125um - Longueur d'onde : 850nm - Distance de transmission : 550 m - Transmission de perte de lien : LFP (Link Fault Pass Through) Autre interface - Interrupteur DIP : Interrupteur DIP 1(ON) & Interrupteur DIP(OFF) : LFP (Link Fault Pass) Activé; Interrupteur DIP 1(OFF) & Interrupteur DIP(OFF) : LFP (Link Fault Pass) Désactivé - Indicateur LED : Alimentation (PWR) : Marche / Arrêt; Port Fibre (GFX) : Lien / Act; Port Ethernet : Lien / Act Caractéristiques mécaniques - Boîtier : Métal, protection IP30 - Montage : Montage sur rail DIN, montage mural (Optionnel) - Dimensions (L × H × P) : 26 × 95 × 75 mm - Poids : Unité : 0.595 lb; Expédition : 0.86 lb Exigences d'alimentation - Connexion d'alimentation : Bloc terminal amovible à 4 contacts - Tension d'entrée : 12V–48V DC, entrée redondante - Redondance d'alimentation : Oui - Consommation d'énergie du système : 2.2 Watts - Protection contre les surcharges de courant : Présente - Protection contre l'inversion de polarité : Présente Limites environnementales - Température de fonctionnement : -10° à 70° C (14° à 158° F) - Température de stockage : -40° à 85° C (-40° à 185° F) - Humidité relative ambiante : 5% à 95% sans condensation Approbations réglementaires - Certifications : FCC, CE - UL 61010-1 / UL 61010-2-201 : ✔ - EMI : FCC Part 15 Subpart B Class A, CE EN 55032 Class A, EN 61000-6-4 Class A - EMS : CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Champ magnétique) - Tests de stabilité : Chute libre : IEC60068-2-32, Choc : IEC 60068-2-27, Vibration : IEC 60068-2-6 - Vert : Conforme RoHS - Garantie : 5 ans
