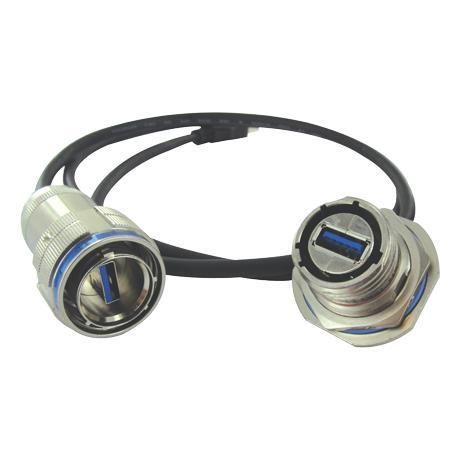

Connecteur de données USBF TV

USBcirculaireavec raccord à vis

Présentation
Le Amphenol Socapex USBF TV est une gamme de connecteurs USB 2.0 renforcés, conçue pour les environnements sévères. Basés sur la plate-forme MIL-DTL-38999 série III, les connecteurs USBF TV offrent une interface USB à verrouillage fileté, avec une protection EMI améliorée, une fiabilité mécanique et une étanchéité adaptée aux applications militaires et industrielles.

Principales caractéristiques

• Basé sur MIL-DTL-38999 série III
• Mécanisme de verrouillage à filetage à triple départ
• Étanchéité contre les liquides et les poussières (IP68)
• Disponible en USB 3.0 (variant de la famille de produits)

Applications

• Communications sur le champ de bataille
• Véhicules terrestres
• Avionique militaire
• Environnements industriels

Détails du produit
La famille USBF TV fournit une protection EMI améliorée grâce à un insert métallisé et une continuité de blindage complète du câble vers la prise et le panneau. Le couplage à filetage triple intègre un dispositif anti-découplage pour éviter les déconnexions accidentelles. Exemple de taille de coquille proposée dans la gamme : taille 15. Les implémentations USBF TV transmettent typiquement les débits USB 2.0 (jusqu'à 480 Mb/s) tandis que les qualifications mécaniques et environnementales couvrent la résistance aux chocs, vibrations et humidité. Plage de température d'utilisation : -40 °C à +85 °C. L'option USB Field permet d'insérer un cordon USB 2.0 standard dans une prise métallique pour une protection renforcée contre les chocs, la poussière et les liquides.

Configurations / options

• Deux options de codage/polarisation mécanique (rotation de l'insert de la prise)
• Options de terminaison arrière selon la variante choisie (queues PC, sorties coudées, variantes cordon, cordons à extrémité ouverte, entretoises)
• Accessoires de protection disponibles : bouchons de protection, joints de panneau, outils spécifiques et capots arrière pour augmenter l'étanchéité et la protection mécanique

Caractéristiques / spécifications techniques

• Dénomination : USBF TV
• Norme : MIL-DTL-38999 série III
• Couplage : verrouillage fileté à triple départ avec dispositif anti-découplage
• Protection ingress : IP68 (mâle/prise ou bouchon/prise en appairé)
• Débit : USB 2.0 jusqu'à 480 Mb/s (variantes de la famille incluant options USB 3.0)
• Blindage EMI : continuité de blindage complète via insert métallisé ; options de blindage 360° renforcé
• Taille de coquille : exemple taille 15 (famille de produits)
• Codage mécanique : deux options de codage/polarisation
• Environnement : qualifié pour chocs, vibrations, humidité
• Plage de température de fonctionnement : -40 °C à +85 °C
• Référence (exemple/configuration) : USBFTV
• Option USB Field : permet la conversion d'un cordon USB standard en cordon avec prise métallique renforcée
