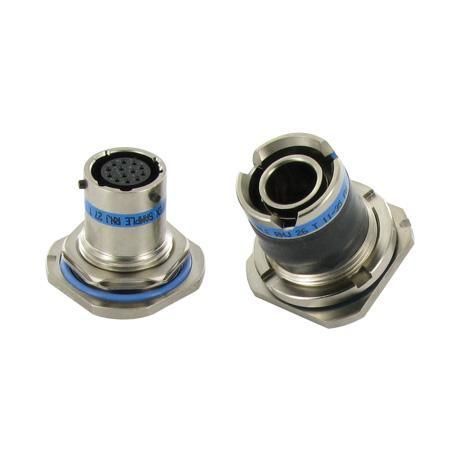

Connecteur optique RNJ - HE308

de donnéesd'alimentation électriquetwinaxial

Présentation
Le connecteur rack et panneau RNJ HE308, issu de la famille HE308 / D38999 Série I, est conçu pour des environnements sévères nécessitant un accouplement aveugle répétable entre une baie (rack) et une face avant. Il offre un accouplement protège-pins, une protection EMI avec mise à la terre des coquilles avant engagement des contacts, ainsi que plusieurs dispositifs d'étanchéité pour une haute résistance à l'humidité.

Caractéristiques clés

• Dérivé de HE308 / D38999 Série I
• Huit tailles de coquille (11 à 25)
• Capacité de réalignement et flottement sur trois axes pour applications blind-mate
• Conception 100 % scoop-proof pour protéger les broches
• Plusieurs matériaux et traitements de surface ; versions conformes RoHS et REACH disponibles

Applications

• Communications tactiques et systèmes C5ISR
• Véhicules terrestres blindés et tactiques
• Avionique militaire et commerciale
• Équipements de missiles et spatiaux
• Racks industriels renforcés

Avantages produit

• Différents styles de réceptacle et fiche (flasque carrée, écrou, flasque double/stand-off, flasque réduite, capots arrière intégrés)
• Permet la connexion entre un rack et une face sans couplage/découplage manuel
• Utilise les mêmes contacts et inserts que les séries D38999 I & III pour une logistique simplifiée
• Compatible avec de nombreux capots arrière M85049 destinés aux connecteurs D38999

Matériaux et traitements

• Coquilles aluminium : Olive Drab Cadmium, Black Zinc Nickel, Nickel et autres finitions
• Options acier inoxydable : passivé (303 ou 316L selon spécification)
• Configurations conformes RoHS / REACH disponibles

Types de contacts et terminaisons

• Plus de 80 schémas de contacts disponibles
• Tailles de contacts : du 23 HD au 4/0
• Prise en charge : signal, puissance, haut débit (coax, twinax, quadrax, Octomax) et terminais optiques
• Terminaisons : sertissage et pattes PCB (versions plaqué or et étamé)

Caractéristiques environnementales

• 500 cycles d'accouplement
• Plage de température : -65°C à +175°C (selon spécification)
• Résistance au brouillard salin : 48 à 500 heures selon matériau et traitement
• Indice de protection : IPX7 en condition accouplée et câblée

Caractéristiques électriques

• Résistance d'isolement (ambiant) : 105 MΩ
• Courant admissible des contacts : de 3 A à 500 A selon taille/type de contact

Normes et compatibilité
Le connecteur RNJ HE308 est qualifié HE308 et dérive de la série D38999 Série I. Il accepte les inserts D38999 Série I et III et est compatible avec les contacts et inserts utilisés sur la famille D38999. Le support des terminais optiques suit les normes d'interface optique applicables aux familles de connecteurs similaires.

Description supplémentaire
La famille RNJ assure une capacité d'accouplement aveugle guidée avec des tolérances de réalignement sur trois axes pour compenser les désalignements axiaux, angulaires et longitudinaux lors de l'accouplement. Un large choix de styles de coquille et de finitions permet l'adaptation à de nombreuses contraintes mécaniques et environnementales.

Spécifications techniques

• Série / Famille : RNJ (HE308 Rack & Panel Blind Mate)
• Tailles de coquille : 11 à 25 (8 tailles)
• Agencements de contacts : jusqu'à 128 contacts (compatibilité D38999)
• Types de contacts : signal, puissance, haut débit, terminais optiques
• Terminaisons : sertissage, pattes PCB (or & étamé)
• Cycles d'accouplement : 500
• Plage de température : -65°C à +175°C
• Indice de protection : IPX7 en condition accouplée et câblée
• Résistance d'isolement : 105 MΩ (ambiant)
• Courant admissible : 3 A à 500 A (selon taille/type de contact)
• Matériaux & traitements : aluminium (divers traitements dont Olive Drab Cadmium, Black Zinc Nickel, Nickel), acier inoxydable (passivé)
• Normes : dérivé de D38999 Série I, qualifié HE308 ; accepte inserts D38999 Série I & III
