Module connecteur de données RJF TV

RJ45Ethernetcirculaire

Présentation

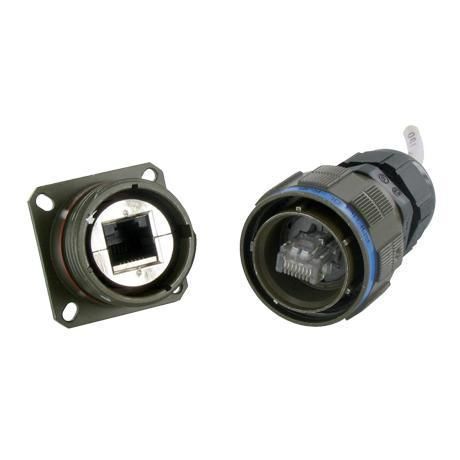

La série de connecteurs Ethernet Amphenol Socapex RJF TV est une gamme de connecteurs haute performance conçue pour assurer une connectivité Ethernet fiable en environnements sévères et contraignants. Disponible en variantes Cat5e, Cat6 et Cat6A, cette gamme intègre une coque métallique, un verrouillage push-pull et des étanchéités intégrées pour protéger contre la poussière, les liquides et les contraintes mécaniques. Compatible en rétrofit avec les interfaces RJ45 standard, elle accepte divers types et diamètres de câbles.

Caractéristiques principales

• Étanchéité contre liquides et poussières (IP68)
• Résistance aux chocs, vibrations et traction
• Aucun outil spécial requis pour le câblage sur site
• Codage/polarisation mécanique sur 4 positions

Applications

• Communications sur le champ de bataille, C4ISR
• Acquisition et transmission de données en environnements sévères
• Véhicules blindés
• Navires de combat
• Transport ferroviaire en masse

Informations techniques
Autres caractéristiques

• Protection EMI améliorée
• Mécanisme de verrouillage à filetage Tri-Start (type MIL-DTL-38999 Série III) avec dispositif anti-découplage - Taille de coquille 19
• Coques métalliques renforcées
• Rétention du cordon RJ45 dans la fiche : 100 N (axial)
• Cycles d'accouplement : minimum 500 cycles
• Compatibilité avec diamètres de câble de 6 mm à 13 mm

Transmission de données

• Cat.5e : Classe D selon ISO/IEC 11801 — supporte 10Base-T, 100Base-TX et 1000Base-T jusqu'à 100 MHz (TIA/EIA568B)
• Cat.6 : Classe E selon ISO/IEC 11801 — supporte 10Base-T, 100Base-TX et 1000Base-T jusqu'à 250 MHz (TIA/EIA568B)
• Cat.6A : Classe Ea selon ISO/IEC 11801 — supporte 10Base-T, 100Base-TX, 1000Base-T et 10GBase-T jusqu'à 500 MHz (TIA/EIA568B)

Protection environnementale

• Étanchéité : IP68 (fiche et réceptacle accouplés ou capuchon et réceptacle)
• Résistance au brouillard salin : 48 h pour coquille aluminium nickelée ou zinguée noir/cobalt ; >500 h pour coquille aluminium cadmiée olive drab ; 500 h pour coquille bronze marin
• Retardant au feu / faible fumée : UL94 V0 et NF F 16-101 & 16-102
• Vibrations : 10–500 Hz, 10 g, 3 axes — pas de discontinuité >10 ns
• Versions composées testées selon NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Chocs : IK06 — test équivalent : chute d'une masse de 250 g de 40 cm sur paire accouplée
• Humidité : 21 jours à 43°C, 98% d'humidité
• Plage de température d'utilisation : -40°C à +85°C

Caractéristiques / spécifications techniques

• Série : RJF TV
• Indice d'étanchéité : IP68 (accouplé)
• Accouplement : filetage Tri-Start (MIL-DTL-38999 Série III) avec dispositif anti-découplage
• Taille de coquille : 19 (accouplement Tri-Start)
• Matériau : coques métalliques (divers placages disponibles)
• Rétention axiale du cordon RJ45 : 100 N
• Durabilité d'accouplement : ≥500 cycles
• Compatibilité diamètre câble : 6 mm à 13 mm
• Grades de données supportés : Cat5e (jusqu'à 100 MHz), Cat6 (jusqu'à 250 MHz), Cat6A (jusqu'à 500 MHz, incluant 10GBase-T)
• Protection EMI : insert métallisé pour continuité de blindage ; kits fiche blindée 360° renforcés disponibles
• Brouillard salin : niveaux dépendant du placage (48 h / >500 h / 500 h selon coquille/placage)
• Feu/Fumée : UL94 V0, NF F16-101 & 16-102
• Spécification vibrations : 10–500 Hz, 10 g, 3 axes
• Spécification chocs : IK06 ; test composé selon NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Test d'humidité : 21 jours à 43°C, 98% HR
• Plage de température : -40°C à +85°C
