Connecteur RF SC39
de donnéesd'alimentation électriqueoptique

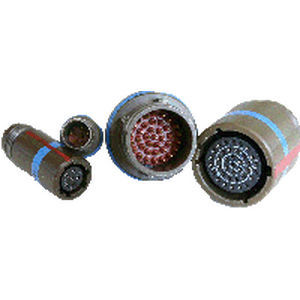

Connecteur RF - SC39 - AMPHENOL SOCAPEX - de données / d'alimentation électrique / optique
Connecteur RF - SC39 - AMPHENOL SOCAPEX - de données / d'alimentation électrique / optique
Connecteur RF - SC39 - AMPHENOL SOCAPEX - de données / d'alimentation électrique / optique - image - 2
Connecteur RF - SC39 - AMPHENOL SOCAPEX - de données / d'alimentation électrique / optique - image - 3
Connecteur RF - SC39 - AMPHENOL SOCAPEX - de données / d'alimentation électrique / optique - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
de données, d'alimentation électrique, RF, optique
Forme
circulaire
Type de connexion
enfichable, à bride, fixation par écrou
Spécification électrique
de courant, de courant fort
Matériau
en acier inoxydable, en aluminium, en nickel
Indice de protection
IP67
Autres caractéristiques
en ligne, MiL
Impédance

Min: 0 Ohm

Max: 0 Ohm

Courant primaire

Min: 3 A

Max: 100 A

Température de fonctionnement

Min: -65 °C
(-85 °F)

Max: 200 °C
(392 °F)

Description

Présentation
  • Le SC39 est un connecteur circulaire à déclenchement rapide dérivé de la conception MIL‑DTL‑38999 série III, conçu pour les applications aéronautiques et de défense nécessitant une déconnexion rapide en conditions opérationnelles.


Caractéristiques principales
  • Mécanisme à ressort pour déconnexion rapide avec protection complète des contacts (scoop-proof)
  • Tailles de coquille standard de 9 à 17 (tailles supérieures sur demande)
  • Versions avec forces de séparation standard et faibles
  • Ruggedisé pour haute résistance aux chocs et vibrations
  • Multiples matériaux et finitions ; options conformes RoHS & REACH


Applications
  • Faisceaux et systèmes avioniques militaires
  • Communications C5ISR et champ de bataille
  • Systèmes de missiles
  • Véhicules terrestres et systèmes navals
  • Interfaces spatiales et satellites


Conception et avantages
  • Styles réceptacle et fiche : lanière, bride carrée, écrou de blocage, en ligne
  • Forces de séparation : standard 50–100 N ; version faible <50 N
  • Force d’insertion/extraction typique : standard 5–10 kg ; faible <5 kg
  • Compatible avec contacts et inserts MIL‑DTL‑38999 série III
  • Versions avec dos intégré ou entretoise (double bride) disponibles


Matériaux et finitions
  • Aluminium : cadmium vert olive ou nickelé
  • Acier inoxydable : passivé


Types de contacts et terminaisons
  • Plus de 80 configurations de contacts disponibles
  • Tailles de contact de 23 HD à 4
  • Versions signal, puissance et haut débit (Coax, Twinax, Quadrax, Octomax) et terminaisons optiques
  • Terminaisons : sertissage et PC‑tails (options or et étamé)


Caractéristiques environnementales
  • Durabilité : 500 cycles de branchement
  • Température d’utilisation : -65°C à +175°C (jusqu’à +200°C selon matériau/finition)
  • Résistance à la corrosion : 48 à 500 heures (selon matériau/finition)
  • Indice de protection : IPX7 une fois monté et entièrement câblé


Caractéristiques électriques
  • Conductivité coquille-à-coquille : 1 à 10 mΩ selon matériau/finition
  • Le ressort du réceptacle garantit la protection EMI et la continuité de coquille
  • Courants nominaux des contacts : 3 A à 100 A selon type de contact


Spécifications techniques
  • Modèle : SC39
  • Norme dérivée : compatible MIL‑DTL‑38999 série III (contacts et inserts)
  • Tailles de coquille : 9 à 17 (tailles supérieures sur demande)
  • Forces de séparation : standard 50–100 N ; faible <50 N
  • Force insertion/extraction : standard 5–10 kg ; faible <5 kg
  • Configurations de contacts : >80 possibles
  • Tailles de contacts : 23 HD à 4
  • Courants : 3 A à 100 A
  • Cycles de connexion : 500
  • Plage de température : -65°C à +175°C (jusqu’à +200°C selon finition)
  • Indice de protection : IPX7 une fois monté et entièrement câblé
  • Conductivité coquille-à-coquille : 1–10 mΩ
  • Matériaux/finition : Aluminium (cadmium olive, nickelé), Acier inoxydable (passivé)
  • Terminaisons : sertissage et PC‑tails (or & étamé)
