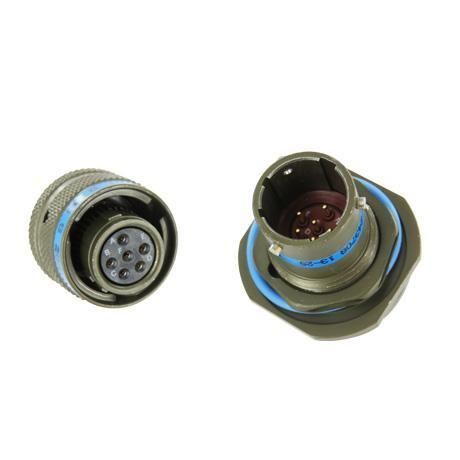

Connecteur radio-fréquence LJT - HE308 - 38999

de donnéesd'alimentation électriqueoptique

Présentation
La gamme LJT d'Amphenol Socapex est une famille de connecteurs à accouplement baïonnette conçue pour les applications aéronautiques et militaires. Elle propose un large choix d'agencements de contacts et de coquilles en privilégiant l'économie de poids et d'encombrement. La gamme LJT est qualifiée MIL-DTL-38999 Série I et HE308 et assure une protection totale des contacts. Versions métalliques et composites disponibles, adaptées aux environnements sévères tels que communications de champ de bataille, véhicules militaires et avionique.

Caractéristiques clés

• Conception 100% scoop proof
• Connecteurs à accouplement baïonnette avec divers agencements de contacts et types de coquille
• Plus de 60 agencements de contacts, de 1 à 128 contacts
• Produit renforcé, haute résistance aux chocs et vibrations
• Plusieurs matériaux et placages disponibles, versions conformes RoHS & REACH

Applications

• Véhicules militaires
• Communications de théâtre d'opérations C5ISR
• Avionique militaire

Avantages produit

• Plusieurs styles de réceptacles : bride carrée, écrou de blocage, en ligne
• Accouplement rapide, pleine mise en place en 1/4 de tour de l'écrou d'accouplement
• Nombreuses versions : capot arrière intégré, entretoise (double bride), etc.

Matériaux & placages

• Aluminium : cadmium vert olive, nickel, nickel-zinc noir
• Bronze marin (non plaqué)

Types de contacts & terminaisons

• Plus de 60 agencements de contacts
• Tailles de contacts : 23 à 4/0
• Versions signal, puissance, haut débit (Coax, Twinax, Quadrax, Octomax...), et terminais optiques
• Terminaisons : sertissage et broches PCB (versions dorées et étamées)

Caractéristiques environnementales

• 500 cycles d'accouplement
• Température de service : -65°C à 175°C ou 200°C selon matériau et placage
• Résistance à la corrosion : de 48 à 500 heures selon matériau et placage
• Protection contre les intrusions : IPX7 une fois accouplé et entièrement câblé

Caractéristiques électriques

• Résistance d'isolement à ambiant : 5,103 MΩ
• Courant admissible des contacts : de 3 A à 230 A (selon taille de contact, matériau et placage)

Spécifications techniques

• Qualification : MIL-DTL-38999 Série I & HE308
• Accouplement : Baïonnette
• Agencements de contacts : plus de 60 (1 à 128 contacts)
• Tailles de contacts disponibles : 23 à 4/0
• Styles de coquille disponibles : bride carrée, écrou de blocage, en ligne, bride réduite, variantes rack & panel
• Matériaux : variantes aluminium avec différents placages, bronze marin non plaqué
• Terminaisons : sertissage et broches PCB (doré & étamé)
• Durabilité de l'accouplement : 500 cycles
• Plage de température : -65°C à 175°C ou 200°C selon configuration
• Protection contre les intrusions : IPX7 une fois accouplé et entièrement câblé
• Documents disponibles : fiches techniques pour agencements de contacts et inserts puissance spécifiques
