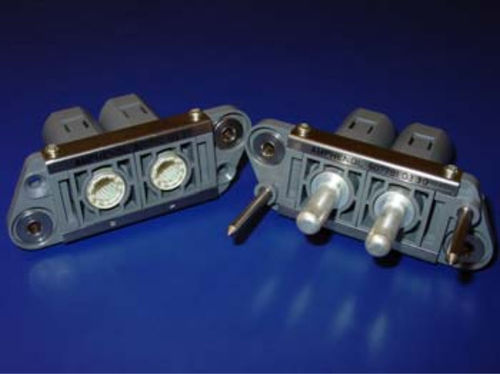

Connecteur d'alimentation électrique RFM

femelleà sertirmâle

Présentation du produit
La série RFM Power d'Amphenol Socapex regroupe des connecteurs d'alimentation rack et panneau à connexion blind-mate avec fixation flottante, conçus pour des connexions aveugles rapides en environnements sévères. Destinée à la distribution de puissance, la série propose des configurations modulaires et des contacts de forte intensité (60 A et 200 A) avec options socket RADSOK(R) pour une meilleure tenue de courant. Les connecteurs sont qualifiés NF F 61-032 et répondent aux exigences de sécurité incendie EN 45545-2 HL3.

Caractéristiques clés

• Design blind-mate avec fixation flottante pour tolérance d'alignement.
• Faibles forces d'insertion pour un emboîtement rapide en rack.
• Longue durée de vie en cycles de connexion/déconnexion (500 cycles).
• Contacts de puissance : contacts mâle et femelle montables sur les deux faces.
• Contacts socket 200 A équipés de la technologie RADSOK(R) pour densité de courant améliorée.
• Concept modulaire : 2 modules d'un contact serti et modules monolithiques 6 cavités pour contacts sertissables amovibles.
• Conception conforme aux exigences NF F61-032 (vibrations, brouillard salin, température) et au comportement au feu EN 45545-2.

Applications

• Équipements ferroviaires : racks de batteries et d'alimentation pour matériel roulant.
• Racks de batteries pour stockage d'énergie industriel.
• Racks de distribution d'alimentation pour stations de base et télécom.

Caractéristiques / Spécifications techniques

• Qualification : NF F 61-032
• Cycles de connexion : 500
• Tolérance de désalignement par vis de fixation : ±1,25 mm
• Type de contact : contacts sertis 60 A ou 200 A
• Plage de température : -55°C à +125°C
• Comportement au feu : EN 45545-2 HL3 (R22) & I3-F1 NF F16-102
• Brouillard salin : 96 heures (selon NFC 20711)
• Résistance chimique : HCl 1N 5 min ; NaOH 1N 5 min
