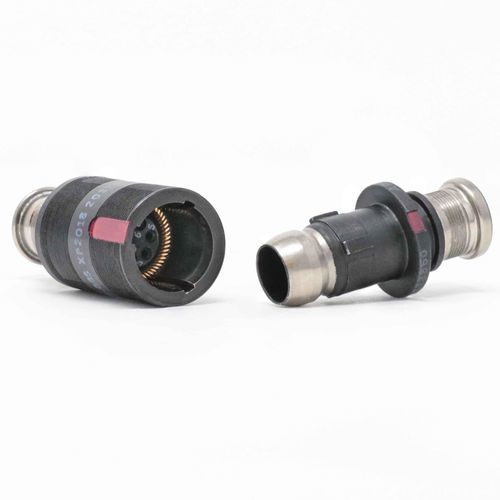

Connecteur de données 2M Warrior Grip

d'alimentation électriqueà sertirà insérer

Description
La série Warrior Grip d'Amphenol est un connecteur circulaire micro-miniature de type Nett Warrior conçu pour fournir une charge rapide (10 A) directement au combattant tout en conservant un encombrement réduit et une robustesse adaptée au terrain. Dérivé de la famille push-pull 2M804, il présente une force de connexion/déconnexion optimisée, des coquilles en aluminium à placage sélectif pour une conductivité améliorée et une compatibilité rétroactive avec les contacts de taille n°23. Le système de contacts réceptacle réduit l'élévation de température d'environ 26 % par rapport aux solutions concurrentes et respecte les limites d'exposition thermique MIL-STD-1472.

Caractéristiques principales

• Connecteur circulaire micro-miniature, accouplement push-pull
• Interconnectable avec les connecteurs push-pull Nett Warrior existants
• Dérivé du 2M804 avec capacité de charge rapide 10 A
• Force de démêlage unique : 13 ± 3 lbs
• Coquilles en aluminium à placage sélectif (nickel et zinc-nickel noir)
• Blindage EMI intégré de haute performance
• Disponible en 2 montages de contacts
• Terminaisons : sertissage, coupelle à souder ou broche PC (taille 23)
• Étanchéité : IPX7 en mated et câblé entièrement

Applications

• Communications de champ de bataille et systèmes C6ISR
• Véhicules terrestres et électroniques embarqués
• Équipements portés par le soldat pour l'alimentation et les communications

Informations techniques
Avantages produit

• Permet une charge rapide 10 A directement à l'utilisateur
• Réduction de la montée en température (~26 %) pour une fiabilité accrue sous charge
• Placage sélectif des coquilles améliorant conductivité et résistance à la corrosion
• Déconnexion plus rapide et plus facile que le 2M804
• Multiples options de montage et de terminaison pour une intégration flexible

Matériaux et placages

• Coquilles en aluminium avec placage sélectif nickel et zinc-nickel noir

Types de contacts et terminaisons

• 2 agencements de contacts disponibles
• Taille de contact : n°23
• Terminaisons : sertissage, coupelle à souder, broche PC

Caractéristiques environnementales

• Durabilité : jusqu'à 1 000 cycles de connexion
• Température de fonctionnement : -65°C à 175°C (conforme MIL-STD-1472)
• Étanchéité : IPX7 en mated et câblé entièrement

Caractéristiques électriques

• Courant nominal des contacts : jusqu'à 10 A (capacité charge rapide)

Spécifications techniques

• Série / Nom : 2M Warrior Grip
• Type de connecteur : circulaire micro-miniature, accouplement push-pull
• Agencements de contacts : 2 disponibles
• Taille de contact : n°23
• Courant nominal : jusqu'à 10 A
• Options de terminaison : sertissage, coupelle à souder, broche PC
• Force de démêlage : 13 ± 3 lbs
• Blindage EMI : intégré
• Durabilité : jusqu'à 1 000 cycles de connexion
• Plage de température : -65°C à 175°C (conforme MIL-STD-1472)
• Indice de protection : IPX7 en mated et câblé entièrement
• Matériaux : coquilles aluminium avec placage sélectif nickel et zinc-nickel noir
• Performance thermique : ~26 % d'amélioration de la montée en température vs concurrents
