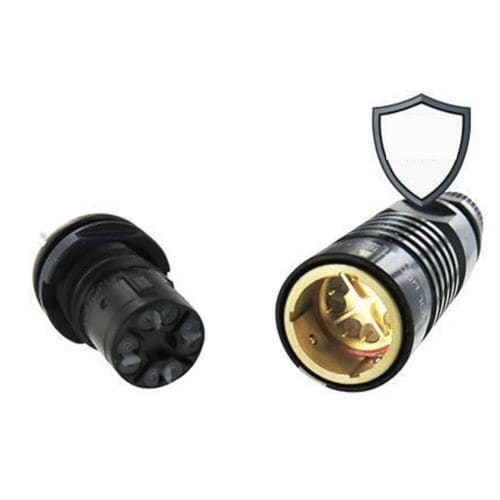

Connecteur de données µCom 10 Gb+

push-pullà souderà vis

Présentation
Le µCom 10 Gb+ est un connecteur Ethernet miniature Cat6A/Cat7 conçu pour les environnements sévères et les applications militaires. Il prend en charge >10Gb/s Ethernet (IEEE 802.3an-2006 : 10GBase-T) dans un diamètre extérieur maximal de 15 mm, avec options d'accouplement à filetage et push-pull pour différents besoins d'installation.

Caractéristiques clés

• Dépasse 10Gb/s Ethernet (10GBase-T, IEEE 802.3an-2006)
• Conformité Cat.6A selon TIA-568-C.2 et ISO/IEC 11801
• Format miniature : diamètre extérieur maximal 15 mm
• Qualification environnementale : basée sur MIL-DTL-38999 série III pour la version filetée
• Version push-pull testée selon la spécification militaire MIL-DTL-26482
• Disponible également en MIL-DTL-38999 série III, taille de coque 11 (TV mCom 10 Gb+)

Applications

• Communications de champ de bataille et systèmes C4ISR
• Réseaux de véhicules terrestres
• Installations aérospatiales civiles et militaires
• Avionique militaire
• Transport ferroviaire de masse et autres systèmes de transport robustes

Informations techniques — Autres caractéristiques

• 500 h brouillard salin avec revêtement conforme RoHS
• Terminaisons disponibles : soudure, sertissage et version pour circuit imprimé (PCB)
• Étanchéité IP68 pour réceptacles raccordés et non raccordés
• Plage de température : -55°C à +125°C
• Quatre paires totalement isolées pour minimiser les diaphonies entre paires
• Géométries d'interface brevetées pour réduire les perturbations aux interfaces de paires
• Mécanismes d'accouplement filetage et push-pull ; >2000 cycles d'accouplement et haute résistance aux vibrations
• Coques usinées en laiton
• Contacts soudure et sertissage usinés et plaqués or
• Conçu pour des systèmes conformes TEMPEST

Description du produit
Le µCom 10 Gb+ répond aux tendances de miniaturisation et de montée en débit en offrant une solution Cat6A compacte capable de supporter 10Gb/s Ethernet en environnements sévères et applications militaires. Sa conception assure une minimisation des interférences entre paires, une étanchéité robuste, une large tolérance thermique et une endurance mécanique élevée pour des cycles d'accouplement répétés. Différentes terminaisons sont disponibles pour s'adapter aux besoins en soudure, sertissage ou montage PCB.

Caractéristiques / spécifications techniques

• Modèle : µCom 10 Gb+
• Référence exemple / configurée : UCOM-10G+
• Capacité Ethernet : ≥10Gb/s (10GBase-T, IEEE 802.3an-2006)
• Normes : Cat.6A selon TIA-568-C.2 et ISO/IEC 11801
• Diamètre extérieur maximal : 15 mm
• Tests environnementaux/militaires : basés sur MIL-DTL-38999 série III (filetage) et MIL-DTL-26482 (push-pull)
• Brouillard salin : 500 h (plaquage conforme RoHS)
• Étanchéité : IP68 (réceptacles raccordés et non raccordés)
• Plage de température : -55°C à +125°C
• Styles de contact : soudure, sertissage, PCB
• Isolation : quatre paires entièrement isolées (diaphonie minimisée)
• Mécanismes d'accouplement : filetage et push-pull (>2000 cycles)
• Matériau de la coque : laiton usiné
• Placage des contacts : plaqué or (contacts soudure et sertissage)
• Conçu pour des systèmes conformes TEMPEST
