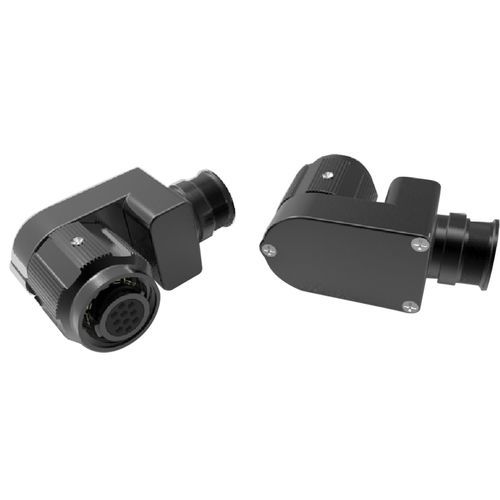

Connecteur RF 2M Python

à angle droitfaible épaisseurcirculaire

Description
Les connecteurs micro‑miniature Amphenol 2M Python représentent la version fiche coudée bas profil des séries 2M801, 2M804 et 2M805. Ils intègrent un accouplement filet/quick‑disconnect et des backshells intégrés (style fiche uniquement), offrant une excellente protection EMI et une installation compacte en face avant. Douze configurations de contacts sont disponibles, de 3 à 130 contacts. Les terminaisons standards sont sertissage ou godet à souder (taille de contact 23). Les matériaux comprennent l'aluminium (divers traitements : olive drab cadmium, black zinc nickel, nickel, Durmalon) et l'acier inoxydable (passivé, nickelé).

Principaux atouts

• Connecteur circulaire micro‑miniature
• Accouplement filet ou quick‑disconnect
• Backshells intégrés (fiche uniquement)
• Excellente protection EMI
• Compatibilité 2M801, 2M804 et 2M805
• Terminaisons sertissage ou godet à souder, contact taille 23

Applications

• Communications de champ de bataille et systèmes C6ISR
• Véhicules terrestres
• Avionique militaire et systèmes aéronautiques civils
• Missiles, UAV et plateformes aériennes
• Équipements portés par le soldat

Avantages produit

• Gain d'espace : coque coudée bas profil réduisant l'encombrement sur panneau
• Maintenance facilitée : plaque arrière amovible pour extraire les contacts
• Choix d'entrée câble étendu : plusieurs options d'entrée arrière par taille de connecteur

Matériaux et traitements

• Aluminium : Olive drab Cadmium, Black Zinc Nickel, Nickel, Durmalon
• Acier inoxydable : Passivé, Nickelé

Types de contacts et terminaisons

• 12 configurations de contacts (3 à 130 contacts selon configuration)
• Contact taille 23
• Sertissage ou godet à souder

Caractéristiques environnementales

• Cycles d'accouplement : 500 à 2 000
• Température de fonctionnement : -65°C à 175°C
• Résistance à la corrosion : 48 à 500 heures selon matériau et traitement
• Indice de protection : IPX7 monté et câblé

Caractéristiques électriques

• Conductivité coque‑à‑coque : 2,5 mΩ max
• Résistance d'isolement (ambiant) : 5·10³ MΩ
• Courant admissible contacts : jusqu'à 5 A

Caractéristiques techniques

• Modèle : 2M Python (fiche coudée bas profil)
• Compatibilité séries : 2M801, 2M804, 2M805
• Configurations de contacts : 12 disponibles (3 à 130 contacts)
• Taille de contact & terminaisons : taille 23 ; sertissage ou godet à souder
• Matériaux : Aluminium (divers traitements), Acier inoxydable (passivé, nickelé)
• Cycles d'accouplement : 500–2 000
• Plage de température : -65°C à 175°C
• Indice de protection : IPX7 monté et câblé
• Conductivité coque‑à‑coque : 2,5 mΩ max
• Résistance d'isolement : 5·10³ MΩ
• Courant admissible : jusqu'à 5 A
