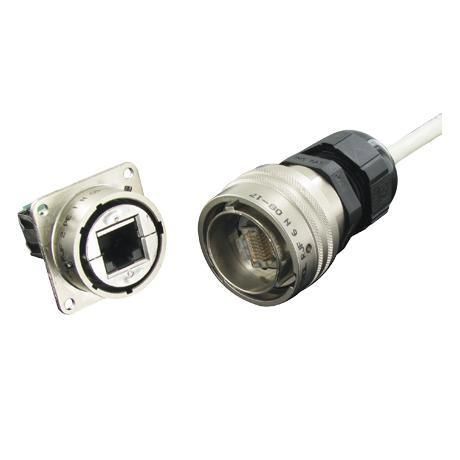

Connecteur de données RJF

RJ45à baïonnettemétallisé

Vue d'ensemble
La série RJF est une gamme de connecteurs RJ45 Ethernet renforcés, conçus pour assurer une connectivité Ethernet fiable en environnements sévères. Proposée en variantes Cat5e, Cat6 et Cat6A, elle dispose d'un boîtier métallique, d'un système d'étanchéité intégré et d'un couplage à baïonnette avec signal d'accouplement audible et visuel. Compatible avec les cordons RJ45 standards et prenant en charge Power over Ethernet (PoE).

Caractéristiques principales

• Conforme à IEC 60603-7 variante 11
• Couplage à baïonnette (signal d'accouplement audible et visuel)
• Coques métalliques basées sur MIL-DTL-26482 H — taille de coque 18
• Rétention du cordon RJ45 : 100 N en axe

Applications

• Pétrole & Gaz
• Machines spéciales
• Automatisation et contrôle de procédés industriels
• Réseaux de données extérieurs
• VoIP, IPTV
• Robotique

Transmission de données

• Cat.5e : Ethernet Classe D selon ISO/IEC 11801 — supporte 10Base-T, 100Base-TX, 1000Base-T jusqu'à 100 MHz (TIA/EIA-568-B)
• Cat.6 : Ethernet Classe E selon ISO/IEC 11801 — supporte 10Base-T, 100Base-TX, 1000Base-T jusqu'à 250 MHz (TIA/EIA-568-B)
• Cat.6A : Ethernet Classe Ea selon ISO/IEC 11801 — supporte 10Base-T, 100Base-TX, 1000Base-T et 10GBase-T jusqu'à 500 MHz (TIA/EIA-568-B)

Performances

• Cycles de connexion : minimum 500 cycles
• Étanchéité aux fluides et poussières : IP68 (mated)
• Résistant aux chocs, vibrations et traction
• Aucune opération de câblage sur site ni outil requis pour l'assemblage
• Coding mécanique / polarisation : 4 positions
• Compatibilité diamètres câble : 6 mm à 13 mm

Protection environnementale & qualifications

• Étanchéité : IP68
• Résistance au brouillard salin : 48 h (nickelage) ; >96 h (revêtement noir) ; <500 h (cadmium olive drab)
• Retardateur de flamme / faible émission de fumée : UL94 V0 et NF F 16-101 & 16-102
• Vibrations : 10–500 Hz, 10 g, 3 axes — pas de discontinuité > 10 ns
• Chocs : IK06 — résiste à une chute de 250 g depuis 40 cm sur pair accouplé
• Humidité : 21 jours à 43 °C, 98 % HR
• Plage de température : -40 °C à +85 °C

Compatibilité & électrique
La série RJF est entièrement compatible avec les connecteurs/cordons RJ45 standards et conçue pour maintenir la continuité de blindage pour la protection EMI. Elle supporte la transmission PoE et propose plusieurs options de terminaison arrière pour l'intégration aux systèmes électroniques.

Spécifications techniques

• Série / Modèle : RJF
• Catégories Ethernet supportées : Cat5e, Cat6, Cat6A
• Normes : ISO/IEC 11801 classes D / E / Ea ; IEC 60603-7 variante 11 ; références TIA/EIA-568-B
• Accouplement : baïonnette avec signal audible & visuel
• Coque : Métallique (MIL-DTL-26482 H, taille 18)
• Force de rétention : 100 N (axial)
• Cycles d'accouplement : ≥ 500
• Protection d'entrée : IP68 (accouplé)
• Compatibilité diamètre câble : 6 mm à 13 mm
• Résistance brouillard salin : 48 h (nickelage) / >96 h (revêtement noir) / <500 h (cadmium)
• Classement feu : UL94 V0 ; NF F 16-101 & 16-102
• Vibration : 10–500 Hz, 10 g, 3 axes ; pas de discontinuité > 10 ns
• Choc : IK06
• Humidité : 21 jours à 43 °C, 98 % HR
• Température de fonctionnement : -40 °C à +85 °C
• Codage mécanique : 4 positions
• Supporte PoE et continuité de blindage EMI (concept d'insert métallisé)
