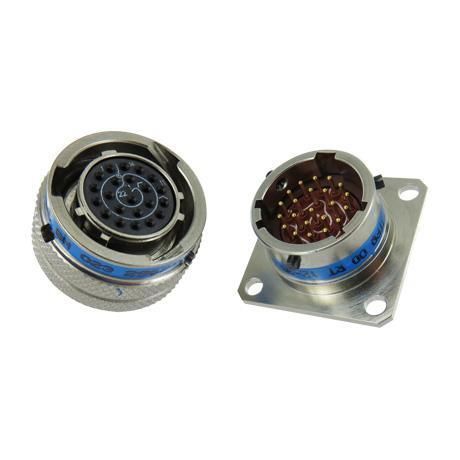

Connecteur de données JT - 38999

hybrided'alimentation électriqueRF

Vue d'ensemble
Les connecteurs JT - 38999 Series II sont qualifiés MIL-DTL-38999 Series II. Il s'agit de connecteurs circulaires profil bas à accouplement à baïonnette, conçus pour les applications militaires et aéronautiques. Ils offrent une réduction de poids et d'encombrement tout en proposant un large choix de configurations de contacts pour les installations sensibles à l'espace et au poids.

Caractéristiques principales

• Conception profil bas pour réduction d'encombrement et gain de poids
• 9 tailles de coque (08 à 24)
• Plus de 50–60 configurations de contacts disponibles
• Plusieurs matériaux et revêtements, y compris versions conformes RoHS & REACH

Applications

• Avionique militaire
• Avionique civile
• Véhicules militaires
• C5ISR et communications sur le champ de bataille

Avantages produit

• Plusieurs styles de réceptacle : bride carrée, écrou d'arrêt (jam nut), en ligne
• Accouplement baïonnette rapide : pleinement emboîté en 1/4 de tour de l'écrou d'accouplement

Matériaux et finitions

• Coques en aluminium avec finitions : cadmium vert olive, nickel sans électrolyse, zinc-nickel noir
• Variantes en composite disponibles ; finitions conformes RoHS & REACH proposées

Types de contacts et terminaisons

• Plus de 50 configurations de contacts (jusqu'à 60+ citées)
• Tailles de contacts de 22D à 12 (exemples : 12, 16, 20, 22D)
• Contacts signal et puissance
• Terminaisons : sertissage (crimp) ou carte PCB (PC tail)

Caractéristiques environnementales

• Conçu pour 500 cycles d'accouplement
• Plage de température d'utilisation : -65°C à 175°C ou 200°C selon matériau et finition
• Résistance à la corrosion / brouillard salin : 48 à 500 heures selon matériau/traitement

Caractéristiques électriques

• Résistance d'isolement à température ambiante : 10^5 MΩ (référence page source)

Détails supplémentaires
La série JT est proposée en coques métalliques et composites pour optimiser le gain de poids et d'espace. Des doigts de mise à la terre optionnels sur la coquille du plug assurent une protection EMI/RFI. Le dessin amélioré du joint interfacial garantit l'étanchéité autour de chaque contact. La série accepte une large personnalisation selon les besoins applicatifs.

Caractéristiques / spécifications techniques

• Norme : qualification MIL-DTL-38999 Series II
• Dénomination série / modèle : JT - 38999 Series II
• Tailles de coque : 08 à 24 (9 tailles)
• Configurations de contacts : plus de 50 (jusqu'à 60+ citées)
• Tailles de contacts : plage 22D à 12 (exemples : 12, 16, 20, 22D)
• Types de terminaisons : sertissage, PCB (PC tail)
• Matériaux : coques en aluminium ; variantes composites disponibles
• Finitions : cadmium vert olive, nickel sans électrolyse, zinc-nickel noir ; options RoHS & REACH
• Accouplement : baïonnette (profil bas), accouplement rapide (1/4 de tour)
• Styles de réceptacle : bride carrée, jam nut, en ligne
• Cycles d'accouplement : 500
• Température nominale : -65°C à 175°C ou 200°C (selon matériau/finition)
• Résistance à la corrosion (heures) : 48 à 500 (selon matériau/finition)
• Options : doigts de mise à la terre EMI sur plugs, étanchéité interfaciale améliorée
