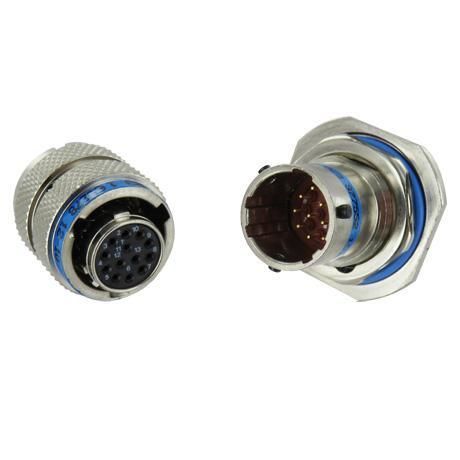

Connecteur RF SJT

de donnéesd'alimentation électriquecirculaire

Présentation
La famille de connecteurs SJT d'Amphenol Socapex est dérivée des MIL-DTL-38999 séries I et II (Series 1.5). Il s'agit d'un connecteur circulaire avec accouplement à baïonnette inversée et verrouillage rapide en 1/4 tour, conçu pour des applications militaires et aéronautiques en environnements sévères. Plusieurs types de coquilles et styles de réceptacle sont disponibles, avec options conformes RoHS et REACH.

Caractéristiques clés

• Dérivé de MIL-DTL-38999 Series I & II (Series 1.5)
• Accouplement baïonnette inversée avec verrouillage 1/4 tour
• Plus de 60 agencements de contacts standard (de 1 à 128 contacts)
• Conception renforcée, haute résistance aux chocs et vibrations
• Plusieurs matériaux et traitements de surface; finitions conformes RoHS & REACH disponibles

Applications

• Véhicules militaires
• Communications de théâtre d'opérations (C5ISR)
• Avionique militaire et aérospatiale

Avantages produit

• Conception 100% scoop-proof ; longueurs compatibles MIL-DTL-38999 Series I
• Dimensions d'implantation standard (MIL-DTL-38999, Series II)
• Styles de réceptacle : bride carrée, écrou de blocage, en ligne
• Mise en oeuvre rapide : totalement connecté en 1/4 de tour de l'écrou de liaison
• Conformité aux spécifications européennes PAN6433-2 et LN29729

Matériaux & finitions

• Options aluminium : cadmiage olive drab, nickel, noir zinc-nickel
• Finitions conformes RoHS disponibles

Types de contacts & terminaisons

• Plus de 60 agencements de contacts
• Tailles de contact de 22D à 12
• Prend en charge power, signal, coaxial et contacts haute vitesse (#12)
• Types de terminaisons : sertissage et broches PCB

Caractéristiques environnementales

• Cycles d'accouplement : 500
• Température d'utilisation : -65°C à 175°C (jusqu'à 200°C selon matériau/finition)
• Résistance à la corrosion (aluminium) : 48 à 500 heures selon finition
• Indice de protection : IPX7 accouplé et câblé

Caractéristiques électriques

• Conductivité coque-à-coque : ≤5 mΩ
• Performances RF : 100 MHz à 10 GHz, atténuation minimum 50 dB
• Courant admissible par contact : 5 A à 23 A selon la taille

Spécifications techniques

• Famille : SJT (dérivé 38999 Series)
• Accouplement : baïonnette inversée, verrouillage rapide 1/4 tour
• Agencements de contacts : >60 agencements standard (1 à 128 contacts)
• Tailles de contacts : 22D à 12
• Types de contacts : power, signal, coaxial, haute vitesse
• Terminaisons : sertissage, broches PCB
• Durabilité accouplement : 500 cycles
• Plage de température : -65°C à 175°C (jusqu'à 200°C selon matériau/finition)
• Protection ingress : IPX7 accouplé et câblé
• Conductivité coque : ≤5 mΩ
• RF : 100 MHz–10 GHz, atténuation min. 50 dB
• Courant : 5 A–23 A (selon taille de contact)
