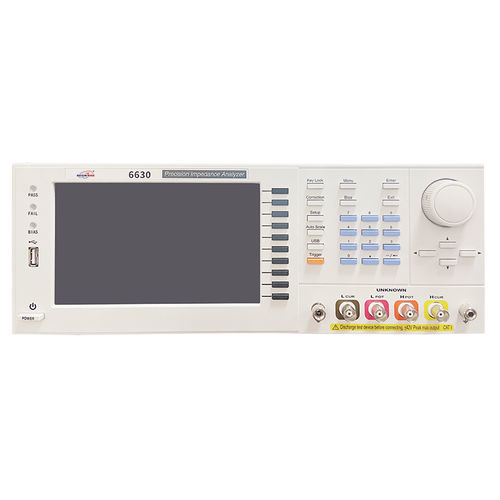

Analyseur d'impédance DX6630 series

de surveillancede laboratoirede tension

Principe
Un analyseur d'impédance mesure l'impédance électrique complexe d'un dispositif en fonction de la fréquence en enregistrant simultanément la tension et le courant avec détection de phase lors d'un balayage de fréquence. Les grandeurs mesurées comprennent le module de l'impédance, les parties réelle et imaginaire et la phase ; les paramètres de circuit équivalent tels que conductance, inductance et capacité sont déduits de ces mesures.

Caractéristiques

• Large plage de fréquence de la source de signal : DC : 10 Hz–1/3/5/10/20/30/50 MHz (selon le modèle)
• Haute précision de mesure : précision de base ±0,05 %
• Fonction ALC : contrôle automatique du niveau pour stabiliser l'amplitude du signal
• Commutation d'impédance de sortie : 25 Ω / 100 Ω (commutable)
• Compatibilité avec divers montages d'essai : mode compteur, test multi-étapes et montages appariés (y compris montages liquides et pour constante diélectrique)
• Affichage : jusqu'à quatre paramètres composants en mode compteur ; affichage simultané de la inductance et de la Rdc
• Fonctions de correction : compensation open, short et load
• Vitesse de mesure ultra-rapide : < 3 ms (la plus rapide)
• Classification et gestion : classification automatique inconditionnelle, comparateur et classification BIN via interface Handler
• Interfaces : RS-232, GPIB, Handler, LAN, USB Host/Device
• Applications : adapté pour R&D, laboratoires et environnements de test de production
• Logiciel d'exploitation : logiciel optionnel disponible pour collecte complète des données et analyse

Spécifications (tableau récapitulatif)
Mode de mesure : mode compteur, test multi-étapes
Circuit équivalent : série, parallèle
Étalonnage : open, short, load
Compensation longueur de ligne : 0 / 0,5 / 1 / 2 m
Test multi-étapes : 50 groupes, 15 étapes par groupe
Classification BIN : jusqu'à 9 niveaux
Comparateur : ABS, Δ ABS, Δ %, OFF
Stockage interne : 100 groupes de fichiers de réglages LCR ; 50 groupes de réglages multi-étapes
Stockage USB Host : fichiers de réglages LCR et multi-étapes, images BMP
Mode de déclenchement : automatique, manuel, RS-232, GPIB, Handler
Communication : RS-232, GPIB, Handler, LAN, USB Host/Device
Alimentation : 90–264 Vac, 47–63 Hz ; consommation max 30 W
Affichage : 7 pouces TFT couleur (800 × 480)
Environnement de fonctionnement : Température 10–40 °C ; Humidité 20–90 % HR
Dimensions (L × H × P) : 336 × 147 × 340 mm
Poids : 3 kg

Paramètres (modèle / fréquence de test)
DX6630-1 : 10 Hz – 1 MHz
DX6630-3 : 10 Hz – 3 MHz
DX6630-5 : 10 Hz – 5 MHz
DX6630-10 : 10 Hz – 10 MHz
DX6630-20 : 10 Hz – 20 MHz
DX6630-30 : 10 Hz – 30 MHz

Signal AC de test et précision de mesure (éléments sélectionnés)
Résolution en fréquence : six chiffres
Précision de sortie en fréquence : 7 ppm ± 0,01 %
Précision de base : ±0,05 %
Plage de tension du signal de test : 10 mV – 2 V rms
Résolution minimale en tension : 1 mV
Précision ALC OFF : 10 % × tension réglée ± 2 mV
Précision ALC ON : 6 % × tension réglée ± 2 mV
Plage de courant du signal de test : 200 μA – 20 mA rms
Résolution minimale en courant : 10 μA
Précision courant ALC OFF : 10 % × courant réglé ± 20 μA
Signal DC de test : 1 V (fixe)
Impédance de sortie : 25 Ω ou 100 Ω (commutable)
Temps de mesure (le plus rapide) : < 3 ms

Paramètres de mesure et plages d'affichage
|Z| : 0,000 m - 9999,99 M
R, X : ±0,000 mΩ - 9999,99 MΩ
|Y| : 0,00000 μS - 999,999 kS
G, B : ±0,00000 μS - 999,999 kS
θ (RAD) : ±0,00000 - 3,14159
θ (DEG) : ±0,000° - 180,000°
Cs, Cp : ±0,00000 pF - 9999,99 F
Ls, Lp : ±0,00 nH - 9999,99 kH
D : 0,00000 - 9999,99
Q : 0,00 - 9999,99
Δ : ±0,00 % - 9999,99 %
Rdc : 0,00 m - 99,9999 MΩ
εr', εr'' : 0 - 100000
μr', μr'' : 0 - 100000

Résumé des applications
Analyseur d'impédance destiné à la caractérisation de composants électroniques, circuits et matériaux diélectriques (y compris tissus biologiques, échantillons alimentaires et géologiques). Conçu pour la R&D, les laboratoires et les tests de production.

Caractéristiques techniques

• Série : DX6630 (modèles : DX6630-1 / -3 / -5 / -10 / -20 / -30)
• Précision de base : ±0,05 %
• Résolution minimale tension : 1 mV ; résolution minimale courant : 10 μA
• Impédance de sortie : 25 Ω / 100 Ω (commutable)
• Temps de mesure (le plus rapide) : < 3 ms
• Affichage : 7 pouces TFT couleur (800 × 480)
• Interfaces : RS-232, GPIB, Handler, LAN, USB Host/Device
• Alimentation : 90–264 Vac, 47–63 Hz, max 30 W
• Dimensions : 336 × 147 × 340 mm ; Poids : 3 kg
