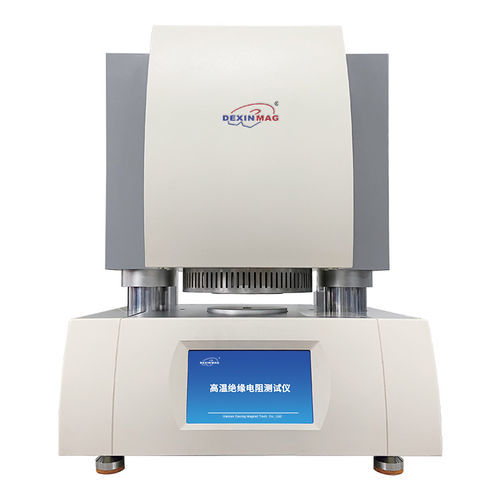

Appareil de mesure de résistance d'isolement benchtop RT-800

Le testeur de résistance d'isolement haute température (four réflecteur infrarouge) est conçu conformément à la norme GB/T 10518-2006 et en référence aux normes ASTM. Il intègre des protections multiples contre les conditions anormales (surtension, surintensité, surtempérature) et un mécanisme de stockage des données qui préserve les résultats en cas de défaillance informatique ou de coupure de courant instantanée.

Caractéristiques

• Four réflecteur proche-infrarouge multifonction permettant des essais électriques en environnements haute température, vide et atmosphérique.
• Dispositif de refroidissement par eau intégré pour un refroidissement plus rapide et efficace.
• Prise en charge des modes de mesure montée en température uniforme et montée en paliers.
• Capteur de température importé associé au contrôle automatique PID pour une régulation précise de la température.
• Le chauffage proche-infrarouge assure une chauffe plus homogène des échantillons sans courant induit, améliorant la précision des mesures.
• Écran tactile 10 pouces importé avec structure mécanique intégrée pour une utilisation stable et conviviale.
• Lignes de test haute fréquence importées pour une meilleure immunité aux interférences et une acquisition plus précise.
• Logiciel de contrôle et d'analyse Dexinmag compatible avec les plateformes d'essai fonctionnel, offrant des fonctions de sauvegarde/restauration des données.

Avantages et améliorations de mesure

• Conception anti-interférence et technologie avancée d'essai/analyse améliorant l'acquisition de signaux faibles ; résolution de mesure atteignant 1 fA (10^-15 A) pour les tests de très haute résistance/signaux faibles.
• Module anti-interférence dédié éliminant l'influence des harmoniques du réseau électrique sur la précision d'acquisition.
• Fonction de moyennage automatique pour supprimer les déviations d'entrée irrégulières (améliore la stabilité lorsque les courants de charge ou les contacts sont instables) ; l'entrée de courant utilise un connecteur triaxial de grand diamètre avec blindage interne relié à GUARD (COM) et blindage externe à la TERRE pour stabilité contre les interférences et sécurité haute tension.
• Procédure « attente avant mesure » (temps de maintien de la température) pour garantir une chauffe plus uniforme de l'échantillon avant mesure, améliorant la rigueur scientifique des résultats.
• Chauffage et refroidissement à grande vitesse permis par des lampes infrarouges à haute énergie, réflecteur plaqué or et refroidissement gazeux optionnel ; refroidissement par eau en standard pour un refroidissement rapide.
• Modes de chauffage flexibles : vitesse constante, paliers (chauffage/refroidissement), impact cyclique, vide, atmosphérique et options de four de chauffage par étapes.
• La technologie de déclenchement en décalage de phase peut réduire la fluctuation de contrôle à environ ±0,25°C pour un contrôle précis de la température (complète les fonctions de régulation du contrôleur).

Logiciel opérationnel et compatibilité

• Plateforme logicielle développée en LabVIEW ; prise en charge de la sauvegarde d'images/données et de la récupération des données en cas de coupure d'alimentation ; compatible avec Windows XP/7/10.
• Interface multilingue (chinois/anglais), surveillance d'état, gestion de légende, droits utilisateurs, alarme de défaut et export de rapports d'essai personnalisables (Excel, PDF).
• Logiciel compatible avec instruments : Keithley (6487, 6514, 6517b), Keysight (B2985A, B2987A), Tonghui (2683A, 2684A).

Caractéristiques techniques / spécifications

• Plage de température : RT-800 (max : 1650)°C
• Taille d'échantillon : φ < 25 mm, d < 4 mm
• Précision de contrôle de température : ±1°C
• Pente de montée en température : 10°C/min (configurable)
• Capacité de mesure de résistance : 1 × 10^16 Ω
• Plage de résistivité : 1 × 10^3 ~ 1 × 10^16 Ω·cm
• Matériau des électrodes : platine
• Matériau auxiliaire des pinces : céramique alumine 99%
• Matériau isolant : céramique alumine 99%
• Transmission de données : 4 interfaces USB
• Tension d'entrée : 110 ~ 220 V
• Dimensions de l'appareil (env.) : 600 × 500 × 350 mm
