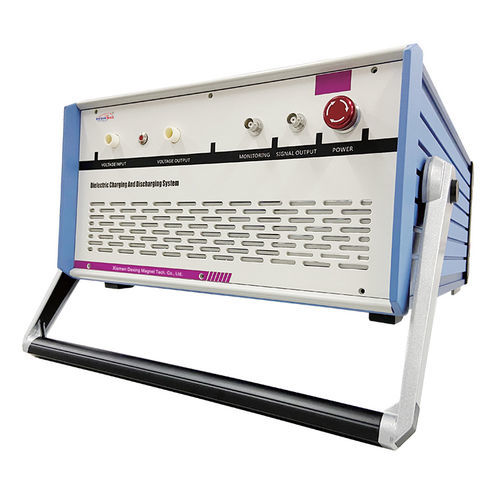

Système de test pour laboratoire DX-DSC-10KV

Présentation
Le système de charge-décharge diélectrique DX-DSC-10KV est un banc d'essai Dexinmag destiné à étudier le comportement de charge/décharge haute tension et les performances de stockage d'énergie des matériaux diélectriques. Il intègre un circuit de décharge de condensateur dédié, une compatibilité avec amplificateurs/alimentations haute tension externes, l'acquisition de données par oscilloscope et des tests à température variable en option.

Caractéristiques

• Grande scalabilité : interface possible avec amplificateurs haute tension externes ou alimentations DC HV.
• Forte capacité de courant de décharge : mesure par sonde jusqu'à 100 A (150 A ; surveillance de courants multiples).
• Flexibilité d'échantillons : plateau d'échantillonnage personnalisable adapté aux films minces, films épais et céramiques.
• Acquisition de données : capture d'ondes avec oscilloscope et calcul direct de la densité d'énergie stockée.
• Fonction source de signal : génération d'ondes arbitraires prise en charge.
• Test à température variable : fonctionnement de la température ambiante jusqu'à 250℃ ; plage de contrôle du module 0–200℃.
• Essais de matériaux polarisés : compatible avec équipements de polarisation pour matériaux piézoélectriques et diélectriques.
• Basse capacité parasite et commutation rapide : interrupteur HV unipolaire à basculement (SPDT) supportant jusqu'à 10 kV avec faibles parasites.
• Deux modes de décharge : sous-amorti (court-circuit de décharge) et sur-amorti (résistance de précision non inductive comme charge).
• Support d'essais de fatigue : tests cycliques automatisés disponibles.
• Plage d'utilisation : tensions typiques jusqu'à 10 kV et courants en mA lorsque applicable.

Circuit d'essai et fonctionnement
Le système utilise un circuit de décharge de condensateur dédié. L'échantillon diélectrique est chargé à la tension cible, puis l'énergie stockée est libérée vers une charge résistive en fermant un interrupteur MOS haute tension à grande vitesse. La tension/ le courant dépendant du temps sur l'échantillon pendant la décharge est enregistré par un dispositif d'acquisition (oscilloscope) et utilisé pour calculer la densité d'énergie de décharge et les métriques associées. La sélection de différentes résistances de charge modifie la vitesse de décharge (comportement RC) ; plusieurs résistances ou réseaux de résistances peuvent être utilisés pour atteindre les vitesses requises. Pour les essais à haute tension kilovolt, les échantillons sont généralement immergés dans de l'huile de silicone.

Spécifications techniques

• Modèle : DX-DSC-10KV
• Bande passante sonde de courant : 120 MHz
• Courant de crête : 0–100 A (150 A ; plusieurs courants surveillables)
• Résolution d'acquisition de courant : 1 mA
• Options module source haute tension : 3 kV, 5 kV, 10 kV, 15 kV (courant : 0–5 mA)
• Classement de l'interrupteur : 1 million d'opérations, tension d'isolement jusqu'à 15 kV
• Plage de contrôle de température (module) : 0–200 ℃
• Stabilité et précision de température : 0.1 ℃
• Échantillons testés : film mince, film épais, céramique, verre, etc.
• Remarques : l'énergie de décharge et la temporisation dépendent de la capacitance de l'échantillon, de la résistance de charge et des réponses diélectriques non linéaires/dépendantes de la fréquence.

Applications et remarques

• Évaluation en laboratoire du stockage d'énergie diélectrique et de la dynamique charge-décharge.
• Compatible avec configurations de test de polarisation et piézoélectriques.
• Utiliser avec procédures de sécurité haute tension appropriées et immersion dans l'huile pour les essais en haute tension.
