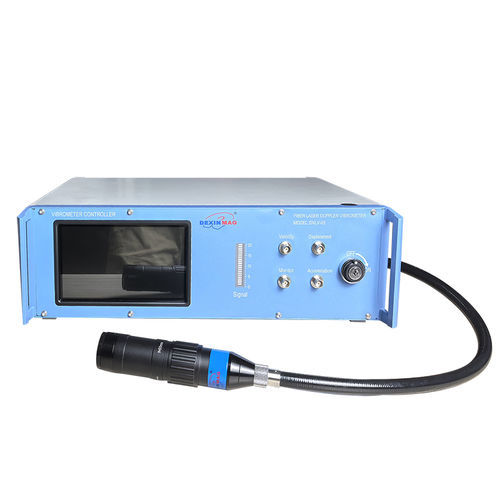

Vibromètre laser à effet Doppler DXLV-03

Le DXLV-03 est un vibromètre laser Doppler à fibre non‑contact pour la mesure de déplacement et de vitesse vibratoire à haute résolution, conçu pour les essais de recherche et d'ingénierie.

Caractéristiques principales :

• Mesure non contact avec haute résolution spatiale et de déplacement
• Conception compacte et intégrée par fibre avec forte immunité aux interférences
• Insensible à la lumière ambiante et à la couleur de l'échantillon
• Transmission/réception coaxiale pour éviter les zones d'ombre de mesure
• Taux d'échantillonnage du capteur jusqu'à 5 MHz
• Immunité à la lumière anormale > 60 000 lux

Cas d'application :

• Vibromètre laser + enceinte d'essai à bloc de température variable

  • Course ajustable de l'électrode ≥ 3 mm, résolution 0,01 mm
  • Taille d'échantillon < 30 mm
  • Tension d'essai de l'enceinte ≥ 10 kV
  • Plage de chauffage : ambiante à 250℃
  • Contrôleur de température de marque importée
  • Protections contre surtempérature et surcourant
• Vibromètre laser + enceinte d'essai haute température

  • Course ajustable de l'électrode ≥ 3 mm, résolution 0,01 mm
  • Taille d'échantillon < 30 mm
  • Tension d'essai de l'enceinte ≥ 10 kV
  • Plage de chauffage : ambiante à 800℃
  • Contrôleur de température de marque importée
  • Protections contre surtempérature et surcourant
• Vibromètre laser + dispositif d'essai haute et basse température

  • Convient pour la mesure de déformation et de vibration d'appareils et de matériaux massifs
  • Taille d'échantillon < 40 mm
  • Tension d'essai de la boîte d'échantillons ≥ 2 kV
  • Plage chauffage/refroidissement : -196℃ à 250℃
  • Contrôleur de température de marque importée
  • Protections contre surtempérature et surcourant
• Vibromètre laser + dispositif d'essai pour poutre en porte-à-faux de film mince

  • Utilisé avec les tests piézoélectriques de film mince (E31) pour mesurer les coefficients piézoélectriques (E31, D31, D33, E33) et le déplacement en épaisseur en fonction de la tension
  • Mesure à grande vitesse du déplacement de flexion cantilever-substrat sous tension appliquée

Spécifications techniques :

• Modèle : DXLV-03 (Vibromètre laser Doppler à fibre)
• Technologie de puce optoélectronique intégrée
• Taux d'échantillonnage du capteur : 5 MHz
• Résolution de déplacement : 0,01 nm
• Longueur d'onde du laser de mesure : 1310 nm
• Plage de fréquence de mesure : DC à 2,5 MHz
• Précision de la fréquence vibratoire : 0,02 %
• Plage de vitesse vibratoire : 4,5 m/s (standard) ; version grande vitesse jusqu'à 20 m/s
• Sortie analogique : ±5 V
• Logiciel : interface données brutes et SDK fournis pour intégration et développement
• Alimentation : 12 V DC ; Consommation : 4 W
• Immunité : tolère des interférences lumineuses anormales > 60 000 lux
