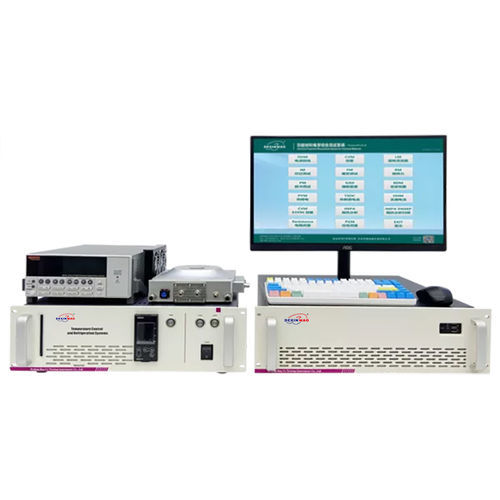

Testeur du coefficient pyroélectrique DXPCT series

de céramiques piézoélectriquespour l'industriede laboratoire

Présentation du produit
La série DXPCT analyse le coefficient pyroélectrique des échantillons en fonction de la température et du temps et génère le spectre pyroélectrique via un logiciel intégré. Les échantillons de formes variées (disques, cubes, bandes, cylindres) sont pris en charge. Le système est destiné à l'évaluation et aux essais des matériaux ferroélectriques et piézoélectriques et des dispositifs associés.

Testeur de coefficient pyroélectrique DXPCT-A
Le DXPCT-A intègre chauffage, dispositif de mesure, affichage et logiciel de contrôle en une unité unique afin d'améliorer la stabilité des mesures et de simplifier la maintenance. Il mesure la température de Curie et le coefficient pyroélectrique des céramiques piézoélectriques sur une plage de température étendue jusqu'à des températures élevées.

Caractéristiques du produit

• Plateforme de développement embarquée RAM permettant mises à jour en ligne et diagnostic à distance
• Écran tactile capacitif 10,1” pour commande directe
• Dispositif de chauffage, montage de mesure, affichage et logiciel intégrés
• Stabilité de mesure améliorée et maintenance simplifiée
• Capable de tester la température de Curie et le coefficient pyroélectrique des céramiques piézoélectriques
• Opération de la température ambiante jusqu'aux hautes températures (voir paramètres techniques)

Paramètres techniques DXPCT-A

• Température de mesure : température ambiante à 800℃
• Surface de l'électrode : 100 mm²
• Précision du contrôle de température : ±0,5℃
• Précision de mesure : ±0,5℃
• Vitesse de montée en température : 1–5℃/min
• Vitesse de descente : 1–5℃/min
• Condensateur d'intégration : 10 μF (modèle A)
• Sensibilité d'acquisition de tension : 0,1 mV
• Plage de tension : 200 V
• Impédance d'entrée acquisition tension : 1 × 10¹² Ω
• Erreur enregistreur : <1%
• Dimensions : (550 × 480 × 500) mm
• Poids de l'appareil : env. 26 kg
• Système de contrôle : PC industriel intégré

Testeur DXPCT-B
Le DXPCT-B utilise une approche d'intégration de courant avec un amplificateur monovoie de qualité électromètre (courant de polarisation en fA) pour mesurer le courant pyroélectrique accumulé sur un condensateur d'intégration. Un module d'acquisition de tension haute impédance et un capteur de température de haute précision fournissent les signaux traités par un ordinateur industriel. Compatible avec des picoampèremètres (ex. Dexinmag, Keithley 6514/6485/6517B) pour la mesure de courant.

Paramètres techniques DXPCT-B

• Température de mesure : température ambiante à 800℃
• Surface de l'électrode : 100 mm²
• Précision du contrôle de température : ±0,5℃
• Précision de mesure : ±0,5℃
• Vitesse de chauffage : 1–5℃/min
• Plage de courant : 100 fF ~ 20 mA
• Erreur de mesure : <1%
• Dimensions : (550 × 480 × 500) mm
• Poids de l'appareil : env. 26 kg
• Système de contrôle : ordinateur industriel intégré

Logiciel de test
Le logiciel basé sur LabVIEW assure une acquisition stable des données, la sauvegarde et la récupération après coupure de courant. Il prend en charge XP, Windows 7 et Windows 10 et est conçu pour des procédures d'essai fiables des matériaux pyroélectriques.

Interface utilisateur

• Interface multilingue (chinois et anglais)
• Surveillance en temps réel de l'état des essais
• Icônes d'état pour la gestion du système
• Gestion des permissions utilisateur pour le contrôle d'accès
• Fonctions d'alarme en cas de défaut d'équipement

Résumé du produit
La série DXPCT mesure la charge/courant pyroélectrique accumulé sur un condensateur d'intégration par les méthodes d'intégration de charge (modèle A) ou d'intégration de courant (modèle B). Les signaux issus d'un module d'acquisition haute impédance et d'un capteur de température sont traités par un PC industriel pour déterminer le coefficient pyroélectrique et les propriétés associées en fonction de la température.

Spécifications techniques

• Plage de température de mesure : température ambiante à 800℃
• Surface de l'électrode : 100 mm²
• Précision du contrôle de température : ±0,5℃
• Précision de mesure : ±0,5℃
• Vitesse de montée/descente : 1–5℃/min
• Condensateur d'intégration : 10 μF (modèle A)
• Sensibilité d'acquisition de tension : 0,1 mV
• Plage de tension : 200 V
• Impédance d'entrée d'acquisition : 1 × 10¹² Ω
• Plage de courant (modèle B) : 100 fF ~ 20 mA
• Erreur enregistrement/mesure : <1%
• Dimensions : 550 × 480 × 500 mm
• Poids de l'appareil : env. 26 kg
• Système de contrôle : PC industriel intégré
