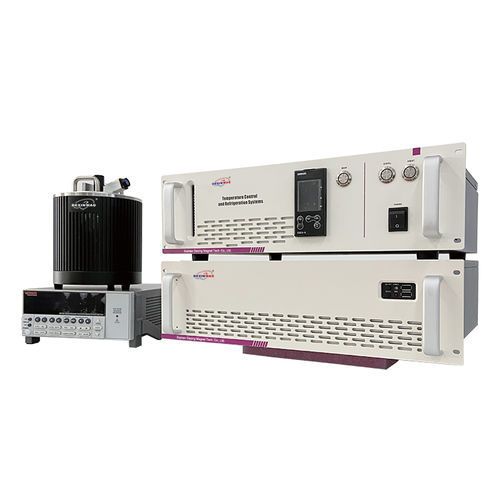

Instrument de caractérisation diélectrique DX-TSC

Aperçu
Le testeur de courant de stimulation thermique DX-TSC fournit des fonctions avancées pour la caractérisation des matériaux diélectriques fonctionnels. Il prend en charge une tension d'essai maximale de ±10 kV et offre des tests de haute résistance et de claquage. Des options d'extension permettent de mesurer le spectre diélectrique en fonction de la température et le spectre en fréquence. Le système réalise des mesures continues et à grande vitesse dans différents modes, permettant à un seul instrument de remplacer plusieurs appareils de test de matériaux fonctionnels.

Principe
TSDC (courant de dépolarisation stimulée thermiquement) est le courant de court-circuit généré lorsqu'un matériau diélectrique se polarise ou se dépolarise lors du chauffage. L'échantillon est maintenu entre deux électrodes et chauffé pour exciter les porteurs pendant qu'une tension de polarisation continue est appliquée jusqu'à polarisation. Après refroidissement pour figer la polarisation, l'échantillon est chauffé à vitesse constante et le courant de dépolarisation est enregistré en fonction de la température pour obtenir le spectre TSDC.

Paramètres du produit

• Modèle : DX-TSC
• Plage de température : -185 à 600 °C
• Précision de contrôle de la température : ±0,25 °C
• Vitesse de chauffage : jusqu'à 10 °C/min (réglable)
• Tension d'essai maximale : ±10 kV
• Chauffage : chauffage par électrode DC
• Refroidissement : refroidissement par eau (basse température via azote liquide)
• Tension d'alimentation : AC 220 V
• Dimensions d'échantillon prises en charge : diamètre < 25 mm, épaisseur < 4 mm
• Matériaux d'électrodes : laiton ou argent
• Matériau de fixation : alumine 99 %
• Sortie de données : RS-232
• Empreinte de l'équipement : 180 mm x 210 mm x 50 mm

Avantages produit

• 1. Réduction de l'influence des harmoniques réseau sur la précision d'acquisition : Dexinmag utilise un chauffage DC avec filtrage supplémentaire pour minimiser les perturbations de fréquence secteur et les harmoniques, améliorant la précision par rapport au chauffage AC classique.
• 2. Limitation des erreurs liées à l'impédance des câbles de mesure et au blindage à haute température :
  • Le matériau et la structure de la ligne de transmission influent sur le signal ; les désadaptations d'impédance peuvent introduire des erreurs.
  • Le raccourcissement des câbles de mesure augmente la précision.
  • Les câbles haute température manquent souvent de blindage efficace ; les composants isolants (céramiques, réfractaires) peuvent introduire des capacités parasites et des erreurs.
  • Une méthode de mesure à trois électrodes est utilisée pour améliorer le blindage.
• 3. Méthode optimisée de mesure de la température de l'échantillon et des électrodes :
  • La conception à électrodes parallèles recommande une faible surface d'électrode pour réduire la capacité parasite ; le dépôt d'une couche conductrice par sputtering sur l'échantillon est recommandé.
  • Les lectures de thermocouple près de l'échantillon peuvent différer en raison de coefficients thermiques différents ; l'utilisation d'un échantillon de référence aide à déterminer la vraie température du matériau.
• 4. Logiciel d'exploitation avancé : Le logiciel du système de test, développé sous LabVIEW, offre stabilité, sauvegarde des données en cas de coupure, sauvegarde/restauration d'images et compatibilité avec XP, Win7, Win10. Il inclut interface multilingue (chinois/anglais), surveillance en temps réel, légende des icônes d'état, gestion des permissions, alarmes de défaut et rapports personnalisables exportables en Excel/PDF.
• 5. Matériel pris en charge : Alimentation DC haute tension externe 6517B ou équivalente ; amplificateur haute tension externe (+/-100 V à +/-10 kV) ; banc d'essai faible bruit ; contrôleur de température et enceinte climatique haute/basse température.
• 6. Fonctions de test additionnelles : Tests pyroélectriques, tests de courant de fuite et formes d'excitation définies par l'utilisateur.

Applications / Utilisation
Le DX-TSC convient à l'étude des temps de relaxation, des transitions de phase, des températures de transition vitreuse, de l'énergie d'activation et d'autres propriétés diélectriques. Domaines d'application types : recherche en matériaux électriques, essais d'isolation, études de biomolécules et autres domaines des sciences des matériaux.

Caractéristiques techniques

• Modèle : DX-TSC
• Plage de température : -185 à 600 °C
• Précision de contrôle de la température : ±0,25 °C
• Vitesse de chauffage : jusqu'à 10 °C/min (réglable)
• Tension d'essai maximale : ±10 kV
• Méthode de chauffage : chauffage par électrode DC
• Méthode de refroidissement : refroidissement par eau (basse température via azote liquide)
• Tension d'entrée : AC 220 V
• Taille d'échantillon : diamètre < 25 mm, épaisseur < 4 mm
• Matériaux des électrodes : laiton ou argent
• Matériau auxiliaire de fixation : alumine 99 %
• Sortie de données : RS-232
• Dimensions de l'équipement : 180 mm x 210 mm x 50 mm
